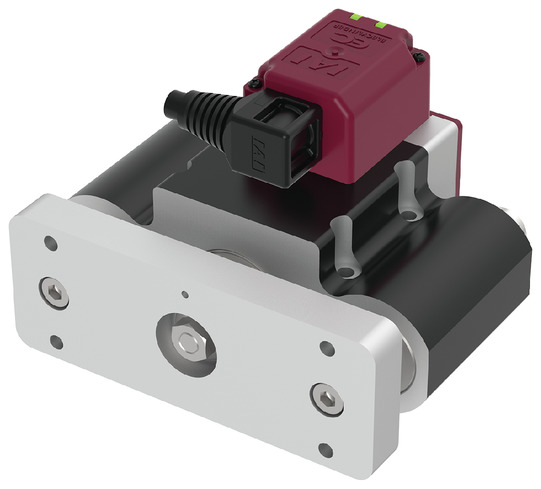

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||
|---|---|---|---|---|
| Lead | ระยะ Lead ของสกรูสไลด์ (มม.) | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 8 | 16 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | |
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.4 | 0.1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 4.5 | 7 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | |
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.4 | 0.1 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 71.5 | 148.7 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||
| แรง Hold ของเบรก (kgf) | 4.5 | 7 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 30 | 30 | |
| สโตรคสูงสุด (มม.) | 50 | 50 | ||
| ระยะ Pitch ของสโตรค (มม.) | 20 | 20 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | สกรูสไลด์ φ6มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ความแม่นยำในการหมุนของก้าน (Rod) | － |
| Guide rod | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| อายุการใช้งาน (หมายเหตุ 7) | การสลับแนวนอน 10 ล้านครั้ง (ระยะทาง 50ST 1,000 กม.) การเคลื่อนไหวแบบลูกสูบแนวตั้ง 5 ล้านครั้ง |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40 ℃, ไม่เกิน 10-85% RH (ต้องไม่มีหยดน้ำ) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC (φ42) (ความจุไฟฟ้า: สูงสุด 3.6A) |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับสภาพการทำงาน สภาพการติดตั้ง และสภาพการหล่อลื่น
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.4 | 0.4 |
| 0 | 8 | 4.5 |
| 200 | 8 | 4.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.1 | 0.1 |
| 0 | 16 | 7 |
| 100 | 16 | 7 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 30 (มม.) | 50 (มม.) |
|---|---|---|
| 8 | 200 | |
| 4 | 100 | |

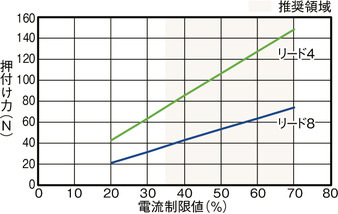

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ

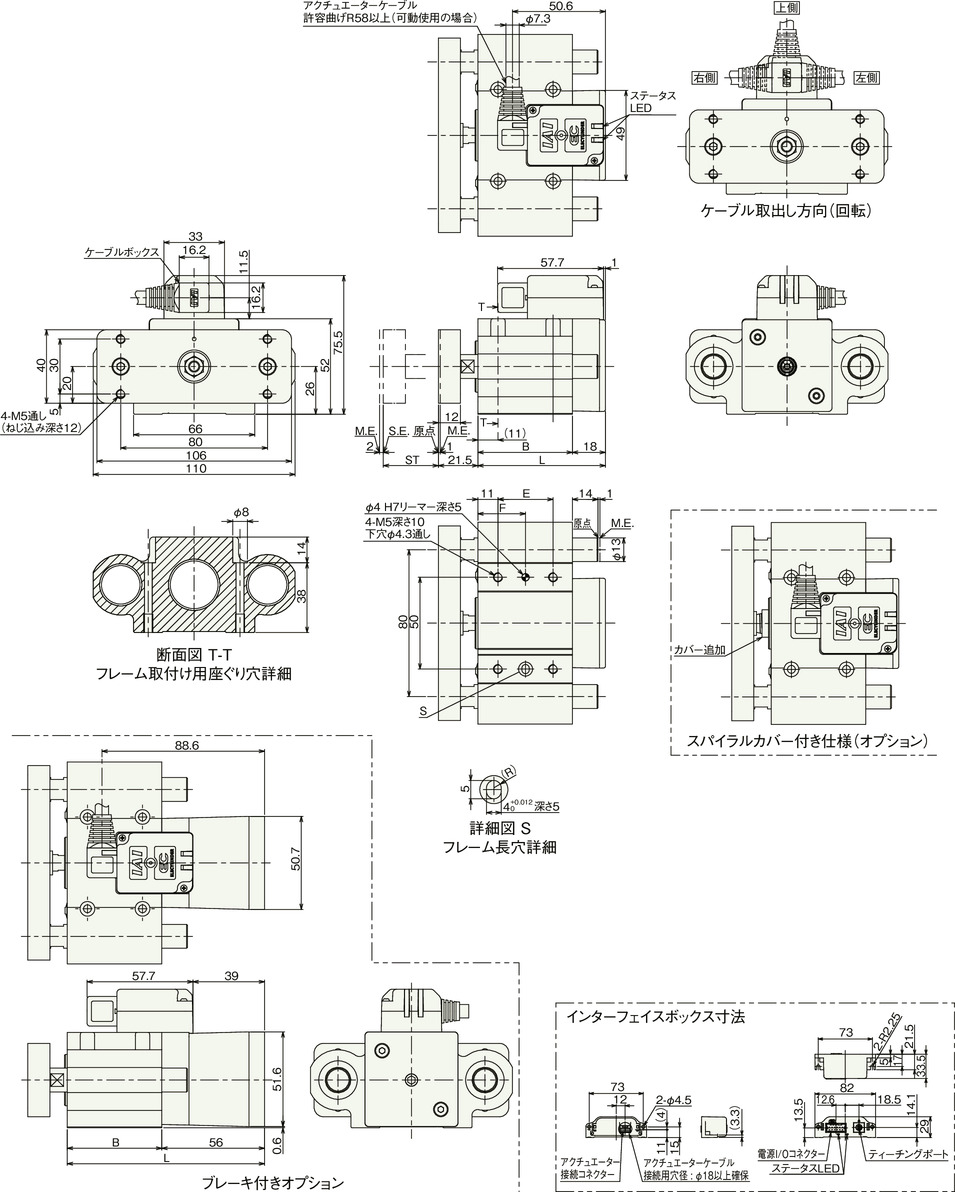

ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ
สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)
ทิศทางทางออกของสายไฟสามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อกซ์
(หมายเหตุ) ให้เกณฑ์คือเปลี่ยนทิศทางทางออกของสายเคเบิ้ลไม่เกิน 5 ครั้ง
ขนาดแยกตามสโตรค
| สโตรค | 30 | 50 | |
|---|---|---|---|
| L | ไม่มีเบรก | 69.5 | 89.5 |
| มีเบรก | 107.5 | 127.5 | |
| B | 51.5 | 71.5 | |
| E | 30 | 50 | |
| F | 26 | 36 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 30 | 50 | |
|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 1.15 | 1.38 |
| มีเบรก | 1.41 | 1.64 | |
ปริมาณการแอ่นตัวของปลายก้าน (Rod) (ค่าอ้างอิง)

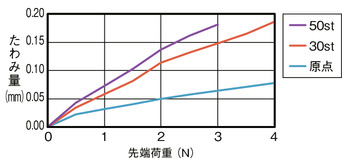

ไกด์แนวนอน

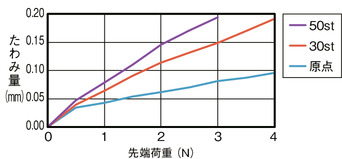

ไกด์แนวตั้ง

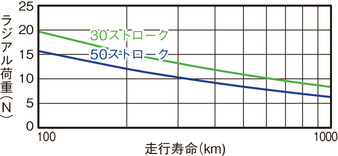

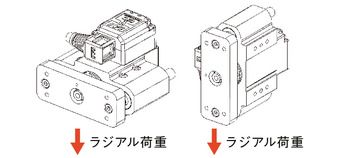

โหลดเรเดียลและอายุการใช้งานเคลื่อนที่
