คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง

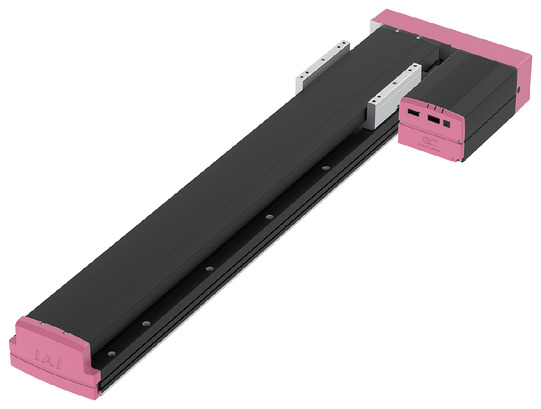

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
สเปคหลัก
| รายการ | เนื้อหา | ||
|---|---|---|---|
| ระยะลีด | ระยะลีดบอลสกรู (มม.) | 6 | |
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักที่ขนย้ายได้สูงสุด (กก.) (หมายเหตุ 8) | 30-120 (หมายเหตุ 9) |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.05 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.05 | ||
| แรงผลัก | พิกัดแรงผลัก (N) | 1914 | |
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม | |
| แรง Hold ของเบรก (kgf) | 120 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 100 | |
| สโตรคสูงสุด (มม.) | 1600 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | ||
(หมายเหตุ 8) เมื่อเลือกสเปคตัวสไลด์คู่ (W) น้ำหนักที่ขนย้ายได้สูงสุดจะลดลง สำหรับรายละเอียด กรุณาดูตารางด้านล่าง
(หมายเหตุ 9) เพื่อให้ทำงานได้อย่างเสถียร โปรดใช้น้ำหนักในการขนย้าย 30 กก. ขึ้นไป
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ25 มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.03 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว | 0.1 มม. |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 10) | Ma ： 1030 N･m [5730 N･m] |
| Mb ： 1030 N･m [5730 N･m] | |
| Mc ： 2510 N･m [5030 N･m] | |
| ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 10) (หมายเหตุ 11) | Ma ： 214 N･m [962 N･m] |
| Mb ： 214 N･m [962 N･m] | |
| Mc ： 520 N･m [845 N･m] | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | － |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC (200V) |
| กำลังการผลิตสูงสุดของมอเตอร์ | 750W |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 พัลส์/รอบ |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 10) ใน [ ] คือค่าเมื่อเลือกสเปคตัวสไลด์คู่ (W)
(หมายเหตุ 11) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-280
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวตั้ง |
|---|---|
| ความเร็ว | ความเร็วเร่ง (G) |
| (มม./วินาที) | 0.05 |
| 300 | 120 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
|
ระยะสโตรค ระยะลีด (มม.) | 100 | 150 | 200 - 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (มม.) | (มม.) | (ทุกๆ 50 มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | |
| 6 | 221 | 271 | 300 | 298 | 277 | 259 | 242 | 227 | 213 | 201 | 189 | 179 |
คอนโทรลเลอร์ที่ใช้ได้
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุนที่สูงอาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด] (2) ไม่สามารถทำงานแบบกดได้ (3) ในการทำงาน จำเป็นต้องใช้แหล่งจ่ายไฟ DC ซึ่งใช้สำหรับมอเตอร์ขับเคลื่อน "PSA-200" สำหรับรายละเอียด โปรดดูที่หน้า 2-861 (4) ค่ามาตรฐานดิวตี้ที่สามารถใช้ได้จะแตกต่างกันไปตามเงื่อนไขการใช้งาน (มวลการขนย้าย การเร่งความเร็ว/การลดความเร็ว) โปรดดูรายละเอียดที่หน้า 1-336 (5) โปรดใช้งานโดยติดตั้งในแนวตั้งเท่านั้นและให้มอเตอร์อยู่ทางด้านล่าง (6) ค่าประมาณความยาวโหลดที่ยื่นออกมาไม่เกิน 900 มม. ในทิศทาง Ma, Mb, Mc (กรณีใช้สเปคสไลเดอร์คู่ ความยาวไม่เกิน 1,290 มม.) สำหรับความยาวของส่วนที่ยื่นออกมา โปรดตรวจสอบคำอธิบายหน้า 2-117 |

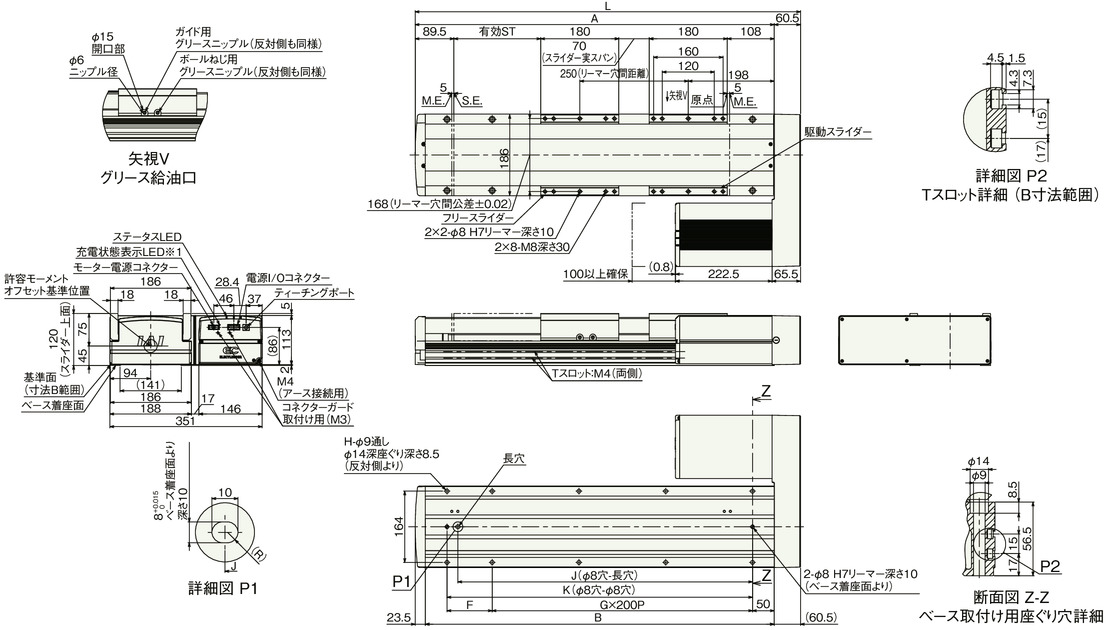

ภาพขนาด
ST: สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
*1 ขณะไฟ LED บอกสถานะการชาร์จไฟติดสว่าง แสดงถึงสภาพที่ไฟกำลังถูกชาร์จเข้าภายในคอนโทรลเลอร์ เพื่อป้องกันไฟดูด ในการเดินสายไฟและการตรวจเช็คจะต้องตรวจสอบให้แน่ใจว่าไฟ LED ดับหลังจากปิดเครื่องแล้ว
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)
(หมายเหตุ) โปรดใช้งานโดยติดตั้งในแนวตั้งเท่านั้นและให้มอเตอร์อยู่ทางด้านล่าง
ขนาดแยกตามสโตรค
| สโตรค | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 538 | 588 | 638 | 688 | 738 | 788 | 838 | 888 | 938 | 988 | 1038 | 1088 | 1138 | 1188 | 1238 | 1288 |
| A | 477.5 | 527.5 | 577.5 | 627.5 | 677.5 | 727.5 | 777.5 | 827.5 | 877.5 | 927.5 | 977.5 | 1027.5 | 1077.5 | 1127.5 | 1177.5 | 1227.5 |
| B | 454 | 504 | 554 | 604 | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 | 1154 | 1204 |
| F | 354 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 |
| G | 0 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 |
| H | 4 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 |
| J | 329 | 379 | 429 | 479 | 529 | 579 | 629 | 679 | 729 | 779 | 829 | 879 | 929 | 979 | 1029 | 1079 |
| K | 354 | 404 | 454 | 504 | 554 | 604 | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 |
ขนาดแยกตามสโตรค
| สโตรค | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 1338 | 1388 | 1438 | 1488 | 1538 | 1588 | 1638 | 1688 | 1738 | 1788 | 1838 | 1888 | 1938 | 1988 | 2038 |
| A | 1277.5 | 1327.5 | 1377.5 | 1427.5 | 1477.5 | 1527.5 | 1577.5 | 1627.5 | 1677.5 | 1727.5 | 1777.5 | 1827.5 | 1877.5 | 1927.5 | 1977.5 |
| B | 1254 | 1304 | 1354 | 1404 | 1454 | 1504 | 1554 | 1604 | 1654 | 1704 | 1754 | 1804 | 1854 | 1904 | 1954 |
| F | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 |
| G | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 |
| H | 14 | 14 | 14 | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 |
| J | 1129 | 1179 | 1229 | 1279 | 1329 | 1379 | 1429 | 1479 | 1529 | 1579 | 1629 | 1679 | 1729 | 1779 | 1829 |
| K | 1154 | 1204 | 1254 | 1304 | 1354 | 1404 | 1454 | 1504 | 1554 | 1604 | 1654 | 1704 | 1754 | 1804 | 1854 |
น้ำหนักแยกตามสโตรค
| สโตรค | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | 20.2 | 21.1 | 21.9 | 22.8 | 23.7 | 24.5 | 25.4 | 26.3 | 27.1 | 28.0 | 28.9 | 29.8 | 30.6 | 31.5 | 32.4 | 33.2 |
น้ำหนักแยกตามสโตรค
| สโตรค | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | 34.1 | 35.0 | 35.9 | 36.7 | 37.6 | 38.5 | 39.4 | 40.2 | 41.1 | 42.0 | 42.9 | 43.7 | 44.6 | 45.5 | 46.4 |
ตารางน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่)
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวตั้ง |
|---|---|
| ความเร็ว | ความเร็วเร่ง (G) |
| (มม./วินาที) | 0.05 |
| 300 | 116 |
ภาพขนาด (สเปคตัวสไลด์คู่)
ST: สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
แผนผัง (สเปคตัวสไลด์คู่)
*1 ขณะไฟ LED บอกสถานะการชาร์จไฟติดสว่าง แสดงถึงสภาพที่ไฟกำลังถูกชาร์จเข้าภายในคอนโทรลเลอร์ เพื่อป้องกันไฟดูด ในการเดินสายไฟและการตรวจเช็คจะต้องตรวจสอบให้แน่ใจว่าไฟ LED ดับหลังจากปิดเครื่องแล้ว
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(หมายเหตุ) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)
(หมายเหตุ) โปรดใช้งานโดยติดตั้งในแนวตั้งเท่านั้นและให้มอเตอร์อยู่ทางด้านล่าง
ขนาดตามสโตรค (สเปคตัวสไลด์คู่)
| ชื่อเรียกสโตรค | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| สโตรคยังผล | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 |
| L | 838 | 888 | 938 | 988 | 1038 | 1088 | 1138 | 1188 | 1238 | 1288 | 1338 | 1388 | 1438 |
| A | 777.5 | 827.5 | 877.5 | 927.5 | 977.5 | 1027.5 | 1077.5 | 1127.5 | 1177.5 | 1227.5 | 1277.5 | 1327.5 | 1377.5 |
| B | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 | 1154 | 1204 | 1254 | 1304 | 1354 |
| F | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 |
| G | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 |
| H | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 |
| J | 629 | 679 | 729 | 779 | 829 | 879 | 929 | 979 | 1029 | 1079 | 1129 | 1179 | 1229 |
| K | 654 | 704 | 754 | 804 | 854 | 904 | 954 | 1004 | 1054 | 1104 | 1154 | 1204 | 1254 |
ขนาดตามสโตรค (สเปคตัวสไลด์คู่)
| ชื่อเรียกสโตรค | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| สโตรคยังผล | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 |
| L | 1488 | 1538 | 1588 | 1638 | 1688 | 1738 | 1788 | 1838 | 1888 | 1938 | 1988 | 2038 |
| A | 1427.5 | 1477.5 | 1527.5 | 1577.5 | 1627.5 | 1677.5 | 1727.5 | 1777.5 | 1827.5 | 1877.5 | 1927.5 | 1977.5 |
| B | 1404 | 1454 | 1504 | 1554 | 1604 | 1654 | 1704 | 1754 | 1804 | 1854 | 1904 | 1954 |
| F | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 | 104 | 154 | 204 | 254 |
| G | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | 8 |
| H | 16 | 16 | 16 | 16 | 18 | 18 | 18 | 18 | 20 | 20 | 20 | 20 |
| J | 1279 | 1329 | 1379 | 1429 | 1479 | 1529 | 1579 | 1629 | 1679 | 1729 | 1779 | 1829 |
| K | 1304 | 1354 | 1404 | 1454 | 1504 | 1554 | 1604 | 1654 | 1704 | 1754 | 1804 | 1854 |
(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น
สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง
มวลตามสโตรค (สเปคตัวสไลด์คู่)
| ชื่อเรียกสโตรค | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| สโตรคยังผล | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 |
| น้ำหนัก (กก.) | 29.4 | 30.3 | 31.1 | 32.0 | 32.9 | 33.8 | 34.6 | 35.5 | 36.4 | 37.2 | 38.1 | 39.0 | 39.9 |
มวลตามสโตรค (สเปคตัวสไลด์คู่)
| ชื่อเรียกสโตรค | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 | 1400 | 1450 | 1500 | 1550 | 1600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| สโตรคยังผล | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 | 1300 | 1350 |
| น้ำหนัก (กก.) | 40.7 | 41.6 | 42.5 | 43.4 | 44.2 | 45.1 | 46.0 | 46.9 | 47.7 | 48.6 | 49.5 | 50.4 |
(หมายเหตุ) น้ำหนักที่ระบุรวมถึงฟรีสไลเดอร์ ขนาด 4 กก. ที่เพิ่มเข้ากับสเปคสไลเดอร์เดี่ยว
