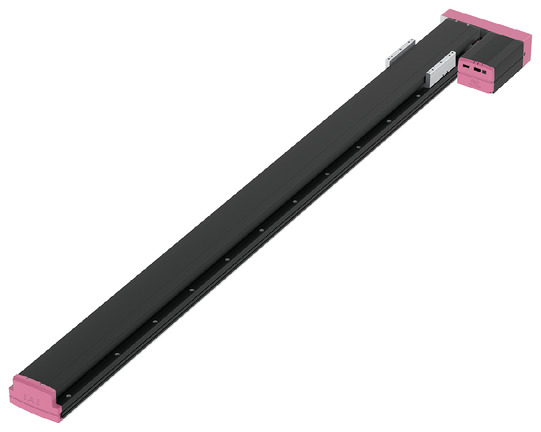

EC-S18XLFR

〈สเปครับน้ำหนักได้มากในแนวตั้ง〉

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

สเปคหลัก

รายการ เนื้อหา
ระยะลีด ระยะลีดบอลสกรู (มม.) 6
แนวตั้ง น้ำหนักขนย้าย น้ำหนักที่ขนย้ายได้สูงสุด (กก.) (หมายเหตุ 7) 30-120 (หมายเหตุ 8)
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 300
พิกัดความเร็วเร่ง-ลด (G) 0.05
ความเร็วเร่ง-ลดสูงสุด (G) 0.05
แรงผลัก พิกัดแรงผลัก (N) 1914
เบรก ข้อมูลจำเพาะของเบรก เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม
แรง Hold ของเบรก (kgf) 120
สโตรค สโตรคต่ำสุด (มม.) 1100
สโตรคสูงสุด (มม.) 2800
ระยะ Pitch ของสโตรค (มม.) 50

(หมายเหตุ 7) เมื่อเลือกสเปคตัวสไลด์คู่ (W) น้ำหนักที่ขนย้ายได้สูงสุดจะลดลง สำหรับรายละเอียด กรุณาดูตารางด้านล่าง

(หมายเหตุ 8) เพื่อให้ทำงานได้อย่างเสถียร โปรดใช้น้ำหนักในการขนย้าย 30 กก. ขึ้นไป

รายการ เนื้อหา
รูปแบบการขับเคลื่อน บอลสกรู φ25 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ ±0.03 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว 0.1 มม.
ฐาน วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์ ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
ไดนามิกโมเมนต์ที่ยอมรับได้
(หมายเหตุ 9)		 Ma ： 1030 N･m [5470 N･m]
Mb ： 1030 N･m [5470 N･m]
Mc ： 2510 N･m [5030 N･m]
ไดนามิกโมเมนต์ที่ยอมรับได้
(หมายเหตุ 9) (หมายเหตุ 10)		 Ma ： 214 N･m [919 N･m]
Mb ： 214 N･m [919 N･m]
Mc ： 520 N･m [845 N･m]
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน －
ทนการสั่นสะเทือน - ทนการกระแทก 4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศ CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์ เซอร์โวมอเตอร์ AC (200V)
กำลังการผลิตสูงสุดของมอเตอร์ 750W
ชนิดเอนโค้ดเดอร์ ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์ 16384 พัลส์/รอบ
ระยะเวลาจัดส่ง ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 9) ใน [ ] คือค่าเมื่อเลือกสเปคตัวสไลด์คู่ (W)

(หมายเหตุ 10) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-280

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

ทิศทางติดตั้ง แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.05
300 120

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะสโตรค
ระยะลีด (มม.) 		1100 - 2800
(ทุกๆ 50 มม.)
6 300

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรีส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน รายละเอียดคอนโทรลเลอร์บรรจุภายใน โปรดดูที่หน้า 2-857

　นอกจากนี้ สำหรับ ELECYLINDER ที่ขับเคลื่อนที่ 200V จำเป็นต้องใช้ "PSA-200" แหล่งจ่ายไฟ DC ของมอเตอร์ขับเคลื่อนที่ใช้เฉพาะ รายละเอียดของ [PSA-200] โปรดดูที่หน้า 2-861

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุนที่สูงอาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) ไม่สามารถทำงานแบบกดได้
(3) ในการทำงาน จำเป็นต้องใช้แหล่งจ่ายไฟ DC ซึ่งใช้สำหรับมอเตอร์ขับเคลื่อน "PSA-200" สำหรับรายละเอียด โปรดดูที่หน้า 2-861
(4) ค่ามาตรฐานดิวตี้ที่สามารถใช้ได้จะแตกต่างกันไปตามเงื่อนไขการใช้งาน (มวลการขนย้าย การเร่งความเร็ว/การลดความเร็ว) โปรดดูรายละเอียดที่หน้า 1-336
(5) โปรดใช้งานโดยติดตั้งในแนวตั้งเท่านั้นและให้มอเตอร์อยู่ทางด้านล่าง
(6) ค่าประมาณความยาวโหลดที่ยื่นออกมาไม่เกิน 900 มม. ในทิศทาง Ma, Mb, Mc (กรณีใช้สเปคสไลเดอร์คู่ ความยาวไม่เกิน 1,260 มม.) สำหรับความยาวของส่วนที่ยื่นออกมา โปรดตรวจสอบคำอธิบายหน้า 2-117
(7) ซัพพอร์ตไทป์ระดับกลาง จะทำให้เกิดเสียงรบกวนจากการปะทะเนื่องจากโครงสร้างของกลไกซัพพอร์ตระหว่างการทำงาน (แต่ไม่มีปัญหาในเชิงของสเปค)

กลับหน้าบนสุด

ภาพขนาด

ST: สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 ขณะไฟ LED บอกสถานะการชาร์จไฟติดสว่าง แสดงถึงสภาพที่ไฟกำลังถูกชาร์จเข้าภายในคอนโทรลเลอร์ เพื่อป้องกันไฟดูด ในการเดินสายไฟและการตรวจเช็คจะต้องตรวจสอบให้แน่ใจว่าไฟ LED ดับหลังจากปิดเครื่องแล้ว

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)

(หมายเหตุ) โปรดใช้งานโดยติดตั้งในแนวตั้งเท่านั้นและให้มอเตอร์อยู่ทางด้านล่าง

ขนาดแยกตามสโตรค

สโตรค 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
L 1780 1830 1880 1930 1980 2030 2080 2130 2180 2230 2280 2330 2380 2430 2480 2530 2580 2630
A 1719.5 1769.5 1819.5 1869.5 1919.5 1969.5 2019.5 2069.5 2119.5 2169.5 2219.5 2269.5 2319.5 2369.5 2419.5 2469.5 2519.5 2569.5
B 1696 1746 1796 1846 1896 1946 1996 2046 2096 2146 2196 2246 2296 2346 2396 2446 2496 2546
F 196 246 296 146 196 246 296 146 196 246 296 146 196 246 296 146 196 246
G 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11
H 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26
J 1571 1621 1671 1721 1771 1821 1871 1921 1971 2021 2071 2121 2171 2221 2271 2321 2371 2421
K 1596 1646 1696 1746 1796 1846 1896 1946 1996 2046 2096 2146 2196 2246 2296 2346 2396 2446

ขนาดแยกตามสโตรค

สโตรค 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800
L 2680 2730 2780 2830 2880 2930 2980 3030 3080 3130 3180 3230 3280 3330 3380 3430 3480
A 2619.5 2669.5 2719.5 2769.5 2819.5 2869.5 2919.5 2969.5 3019.5 3069.5 3119.5 3169.5 3219.5 3269.5 3319.5 3369.5 3419.5
B 2596 2646 2696 2746 2796 2846 2896 2946 2996 3046 3096 3146 3196 3246 3296 3346 3396
F 296 146 196 246 296 146 196 246 296 146 196 246 296 146 196 246 296
G 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15
H 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34
J 2471 2521 2571 2621 2671 2721 2771 2821 2871 2921 2971 3021 3071 3121 3171 3221 3271
K 2496 2546 2596 2646 2696 2746 2796 2846 2896 2946 2996 3046 3096 3146 3196 3246 3296

น้ำหนักแยกตามสโตรค

สโตรค 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
น้ำหนัก (กก.) 43.2 44.1 44.9 45.8 46.7 47.5 48.4 49.3 50.1 51.0 51.9 52.7 53.6 54.5 55.3 56.2 57.1 58.0

น้ำหนักแยกตามสโตรค

สโตรค 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800
น้ำหนัก (กก.) 58.8 59.7 60.6 61.4 62.3 63.2 64.1 64.9 65.8 66.7 67.6 68.4 69.3 70.2 71.1 71.9 72.8

ตารางน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่)

น้ำหนักขนย้ายใช้หน่วย กก.

ทิศทางติดตั้ง แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.05
300 116

ภาพขนาด (สเปคตัวสไลด์คู่)

ST: สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

แผนผัง (สเปคตัวสไลด์คู่)

*1 ขณะไฟ LED บอกสถานะการชาร์จไฟติดสว่าง แสดงถึงสภาพที่ไฟกำลังถูกชาร์จเข้าภายในคอนโทรลเลอร์ เพื่อป้องกันไฟดูด ในการเดินสายไฟและการตรวจเช็คจะต้องตรวจสอบให้แน่ใจว่าไฟ LED ดับหลังจากปิดเครื่องแล้ว

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)

(หมายเหตุ) โปรดใช้งานโดยติดตั้งในแนวตั้งเท่านั้นและให้มอเตอร์อยู่ทางด้านล่าง

ขนาดตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
สโตรคยังผล 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610 1660 1710
L 1780 1830 1880 1930 1980 2030 2080 2130 2180 2230 2280 2330 2380 2430 2480 2530 2580 2630
A 1719.5 1769.5 1819.5 1869.5 1919.5 1969.5 2019.5 2069.5 2119.5 2169.5 2219.5 2269.5 2319.5 2369.5 2419.5 2469.5 2519.5 2569.5
B 1696 1746 1796 1846 1896 1946 1996 2046 2096 2146 2196 2246 2296 2346 2396 2446 2496 2546
F 196 246 296 146 196 246 296 146 196 246 296 146 196 246 296 146 196 246
G 7 7 7 8 8 8 8 9 9 9 9 10 10 10 10 11 11 11
H 18 18 18 20 20 20 20 22 22 22 22 24 24 24 24 26 26 26
J 1571 1621 1671 1721 1771 1821 1871 1921 1971 2021 2071 2121 2171 2221 2271 2321 2371 2421
K 1596 1646 1696 1746 1796 1846 1896 1946 1996 2046 2096 2146 2196 2246 2296 2346 2396 2446

ขนาดตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800
สโตรคยังผล 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560
L 2680 2730 2780 2830 2880 2930 2980 3030 3080 3130 3180 3230 3280 3330 3380 3430 3480
A 2619.5 2669.5 2719.5 2769.5 2819.5 2869.5 2919.5 2969.5 3019.5 3069.5 3119.5 3169.5 3219.5 3269.5 3319.5 3369.5 3419.5
B 2596 2646 2696 2746 2796 2846 2896 2946 2996 3046 3096 3146 3196 3246 3296 3346 3396
F 296 146 196 246 296 146 196 246 296 146 196 246 296 146 196 246 296
G 11 12 12 12 12 13 13 13 13 14 14 14 14 15 15 15 15
H 26 28 28 28 28 30 30 30 30 32 32 32 32 34 34 34 34
J 2471 2521 2571 2621 2671 2721 2771 2821 2871 2921 2971 3021 3071 3121 3171 3221 3271
K 2496 2546 2596 2646 2696 2746 2796 2846 2896 2946 2996 3046 3096 3146 3196 3246 3296

(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

มวลตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค 1100 1150 1200 1250 1300 1350 1400 1450 1500 1550 1600 1650 1700 1750 1800 1850 1900 1950
สโตรคยังผล 860 910 960 1010 1060 1110 1160 1210 1260 1310 1360 1410 1460 1510 1560 1610 1660 1710
น้ำหนัก (กก.) 47.2 48.1 48.9 49.8 50.7 51.5 52.4 53.3 54.1 55.0 55.9 56.7 57.6 58.5 59.3 60.2 61.1 62.0

มวลตามสโตรค (สเปคตัวสไลด์คู่)

ชื่อเรียกสโตรค 2000 2050 2100 2150 2200 2250 2300 2350 2400 2450 2500 2550 2600 2650 2700 2750 2800
สโตรคยังผล 1760 1810 1860 1910 1960 2010 2060 2110 2160 2210 2260 2310 2360 2410 2460 2510 2560
น้ำหนัก (กก.) 62.8 63.7 64.6 65.4 66.3 67.2 68.1 68.9 69.8 70.7 71.6 72.4 73.3 74.2 75.1 75.9 76.8

(หมายเหตุ) น้ำหนักที่ระบุรวมถึงฟรีสไลเดอร์ ขนาด 4 กก. ที่เพิ่มเข้ากับสเปคสไลเดอร์เดี่ยว
