คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(ข้อควรระวัง) ภาพด้านบนนี้เป็นภาพที่ติดตั้งมอเตอร์จากด้านบน (MOT)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 6 | 4 | 2 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 3.5 | 6 | 9 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 420 | 280 | 140 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.3 | 0.3 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 1.5 | 2.5 | 3.5 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 420 | 280 | 140 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | 5 | 3 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 45 | 68 | 136 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | ||
| สเปคห้องคลีนรูม | ปริมาณสุญญากาศ (Nl/min) (หมายเหตุ 6) | 40 | 35 | 35 | |
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 1.5 | 2.5 | 3.5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 300 | 300 | 300 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | ||
(หมายเหตุ 6) เป็นค่ามาตรฐานสำหรับปริมาณการดูดที่ความเร็วสูงสุด
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรูขนาด φ6 มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | (แสดงสัญลักษณ์ไม่ได้เพราะไม่มีฟังก์ชั่นกำหนดตำแหน่งระหว่างจุด 2 จุด) |
| ฐาน | วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T5) ชุบเคลือบผิวอะลูมิเนียมดำ |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma ： 9.5 N･m |
| Mb ： 13.5 N･m | |
| Mc ： 15.1 N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 7) | Ma ： 3.8 N･m |
| Mb ： 5.4 N･m | |
| Mc ： 6.1 N･m | |
| ระดับความสะอาด | ISO คลาส 3 (มาตรฐาน ISO 14644-1) |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | มอเตอร์พัลส์ (□28) |
| ชนิดเอนโค้ดเดอร์ | ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 พัลส์/รอบ |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเครื่องในหน้า 1-244
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.5 | 0.3 |
| 0 | 3.5 | 3 | 1.5 |
| 120 | 3.5 | 3 | 1.5 |
| 210 | 3.5 | 3 | 1.5 |
| 255 | 3.5 | 3 | 1.5 |
| 315 | 3.5 | 3 | 1.5 |
| 360 | 3.5 | 3 | 1.5 |
| 420 | 3 | 2.5 | 1 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 6 | 2.5 |
| 80 | 6 | 2.5 |
| 140 | 6 | 2.5 |
| 170 | 6 | 2.5 |
| 210 | 6 | 2.5 |
| 240 | 5.5 | 2.5 |
| 280 | 4.5 | 2 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.3 |
| 0 | 9 | 3.5 |
| 40 | 9 | 3.5 |
| 70 | 9 | 3.5 |
| 85 | 9 | 3.5 |
| 105 | 9 | 3.5 |
| 120 | 9 | 3 |
| 140 | 8 | 2.5 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 50 - 150 (ทุกๆ 50 มม.) | 200 (มม.) | 250 (มม.) | 300 (มม.) |
|---|---|---|---|---|
| 6 | 420 | 300 | 210 | 150 |
| 4 | 280 | 200 | 140 | 100 |
| 2 | 140 | 100 | 70 | 50 |

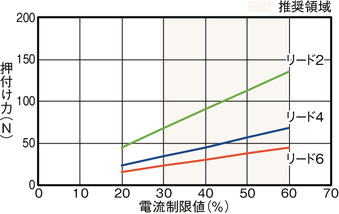

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน ดูข้อมูลเพิ่มเติมเกี่ยวกับคอนโทรลเลอร์ในตัวในหน้า 2-391
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังได้ที่หน้า 1-269 (3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง (4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 100 มม. ระยะโหลดที่ยื่นออกมา โปรดตรวจสอบภาพดรอว์อิ้งค์ได้ที่หน้า 1-16 (5) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป |
ภาพร่างแสดงขนาด

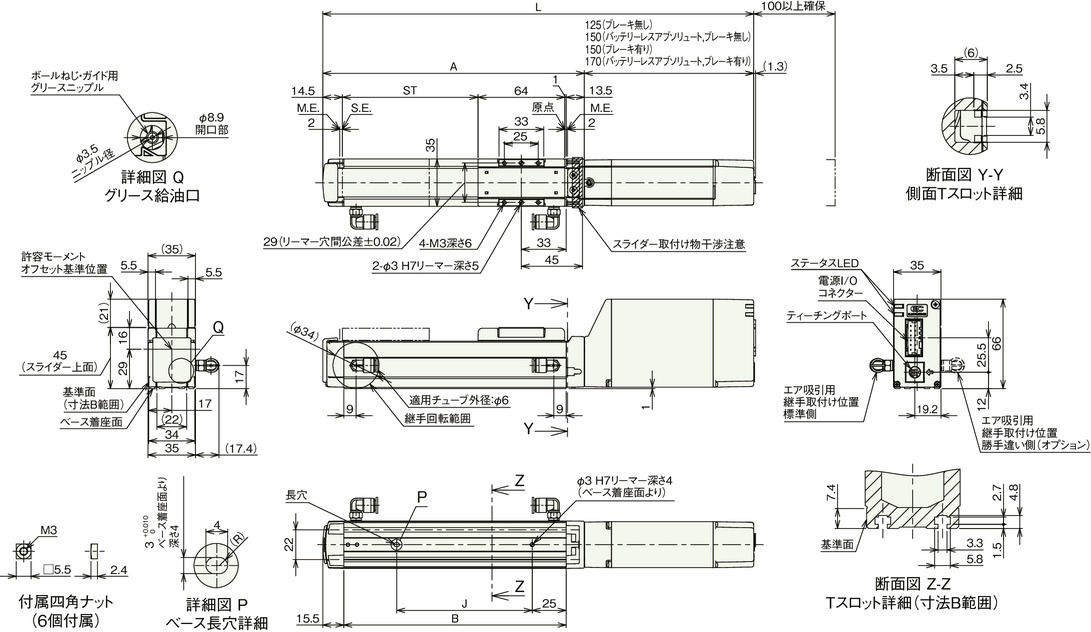

EC-S3□CR
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(ข้อควรระวัง) ภาพด้านล่างนี้เป็นภาพที่ติดตั้งมอเตอร์จากด้านบน (MOT)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | ||
|---|---|---|---|---|---|---|---|---|
| L | แบบเพิ่มค่า (Incremental) | ไม่มีเบรก | 268 | 318 | 368 | 418 | 468 | 518 |
| มีเบรก | 293 | 343 | 393 | 443 | 493 | 543 | ||
| ไร้แบตเตอรี่แบบ แอ็บโซลูท | ไม่มีเบรก | 293 | 343 | 393 | 443 | 493 | 543 | |
| มีเบรก | 313 | 363 | 413 | 463 | 513 | 563 | ||
| A | 143 | 193 | 243 | 293 | 343 | 393 | ||
| B | 114 | 164 | 214 | 264 | 314 | 364 | ||
| J | 50 | 100 | 150 | 200 | 250 | 300 | ||
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.7 | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 |
| มีเบรก | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | |

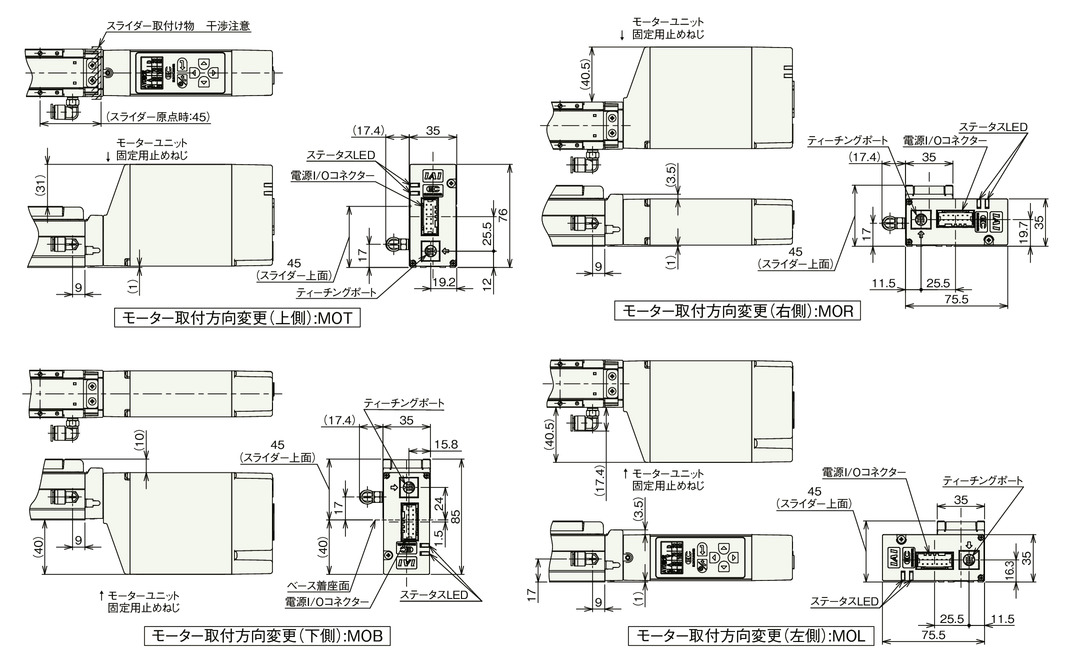

เปลี่ยนทิศทางการติดตั้งมอเตอร์ (อ็อปชั่น)

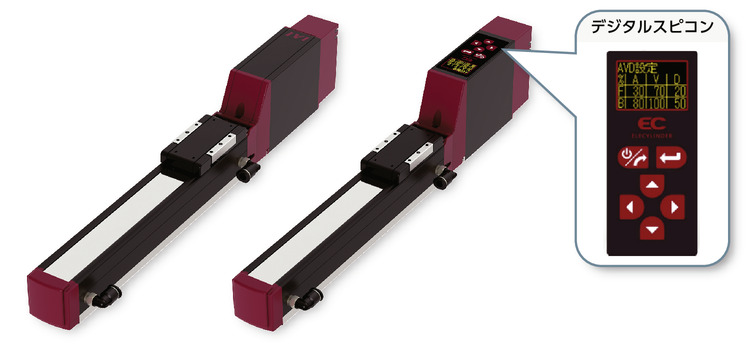

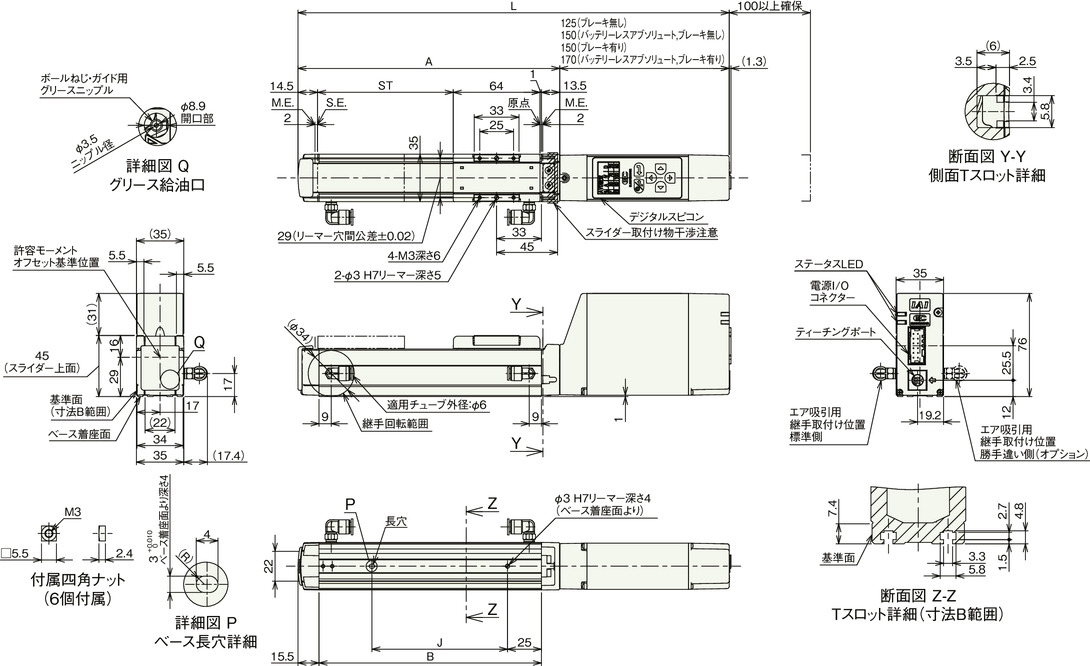

EC-DS3 □ CR <พร้อมตัวควบคุมความเร็วแบบดิจิตอล
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
(ข้อควรระวัง) ภาพด้านล่างนี้เป็นภาพที่ติดตั้งมอเตอร์จากด้านบน (MOT)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | ||
|---|---|---|---|---|---|---|---|---|
| L | แบบเพิ่มค่า (Incremental) | ไม่มีเบรก | 268 | 318 | 368 | 418 | 468 | 518 |
| มีเบรก | 293 | 343 | 393 | 443 | 493 | 543 | ||
| ไร้แบตเตอรี่แบบ แอ็บโซลูท | ไม่มีเบรก | 293 | 343 | 393 | 443 | 493 | 543 | |
| มีเบรก | 313 | 363 | 413 | 463 | 513 | 563 | ||
| A | 143 | 193 | 243 | 293 | 343 | 393 | ||
| B | 114 | 164 | 214 | 264 | 314 | 364 | ||
| J | 50 | 100 | 150 | 200 | 250 | 300 | ||
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.8 | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 |
| มีเบรก | 0.9 | 1.0 | 1.1 | 1.2 | 1.3 | 1.4 | |

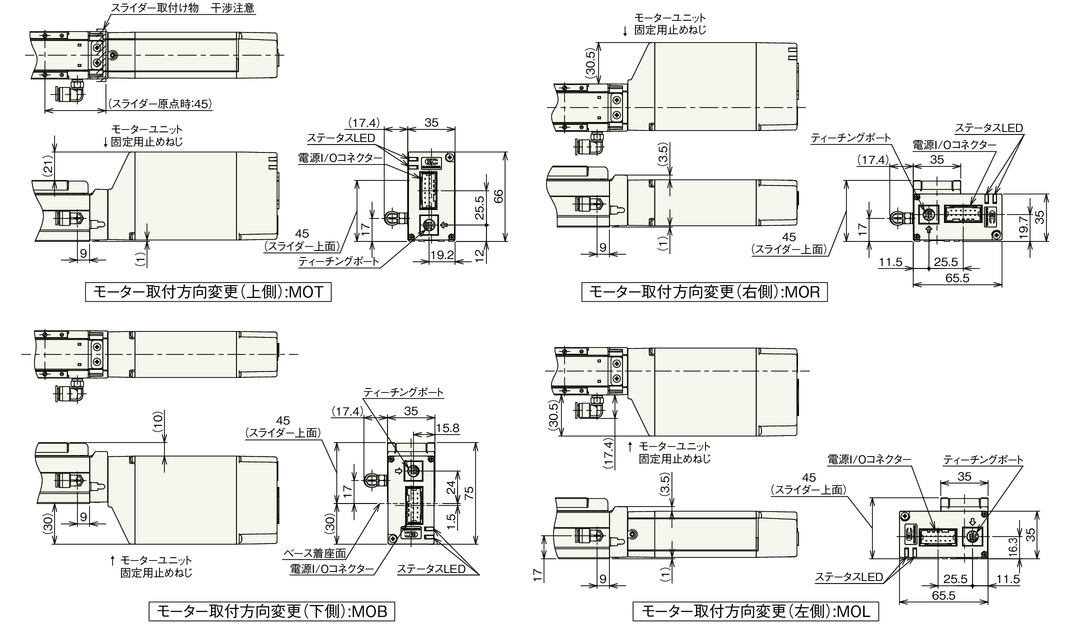

เปลี่ยนทิศทางการติดตั้งมอเตอร์ (อ็อปชั่น)
