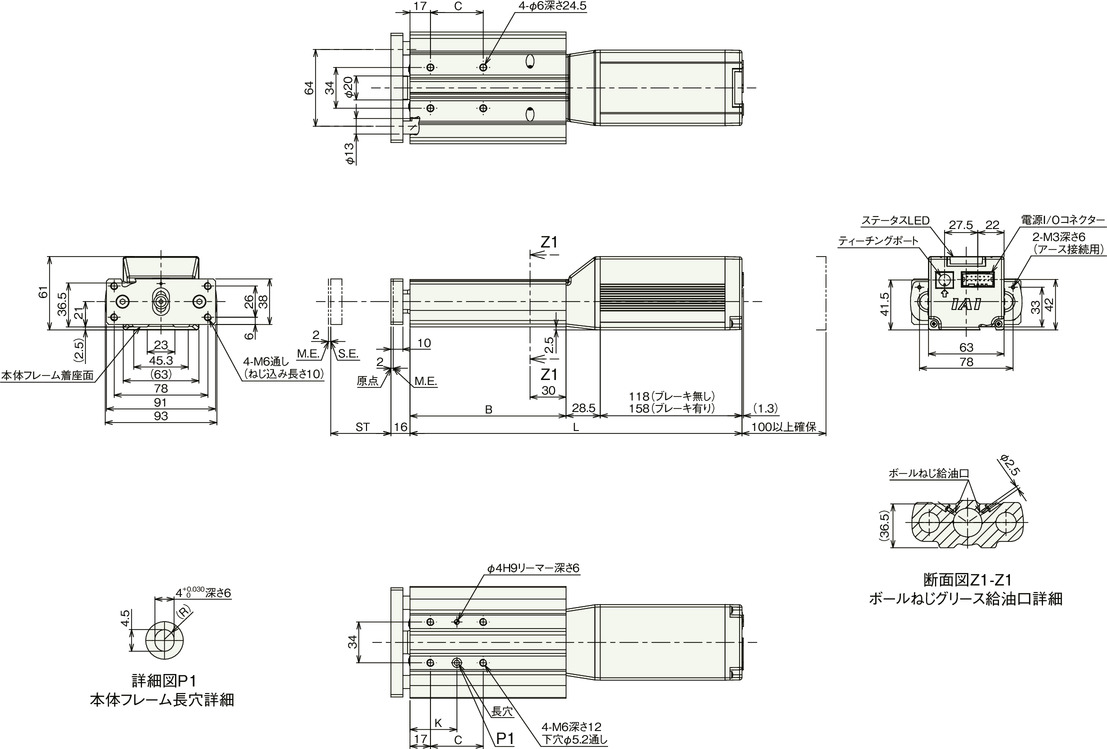

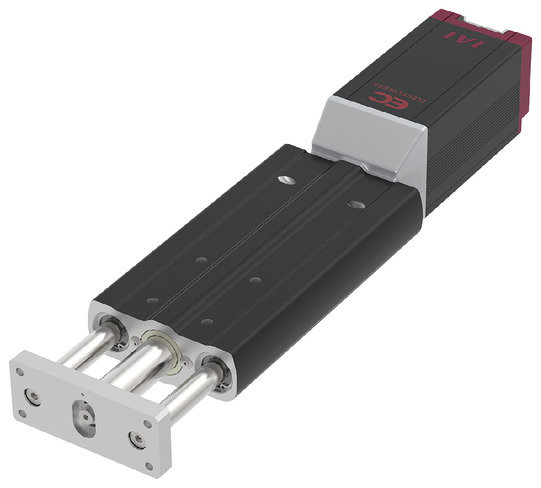

สเปคหลัก

สเปค 1

รายการ			เนื้อหา
ระยะลีด		ระยะลีดบอลสกรู (มม.)	6	4
แนวนอน	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน)	13	20
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	360	250
		ความเร็วต่ำสุด (มม./วินาที)	8	5
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.3
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (เปิดการประหยัดพลังงาน)	2	3
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	360	250
		ความเร็วต่ำสุด (มม./วินาที)	8	5
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3
การกด		แรงขับสูงสุด ณ ขณะกด (N)	160	240
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม
เบรก		แรง Hold ของเบรก (kgf)	2	3
สโตรค		สโตรคต่ำสุด (มม.)	50	50
		สโตรคสูงสุด (มม.)	200	200
		ระยะ Pitch ของสโตรค (มม.)	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ6 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ก้าน	φ20 มม. วัสดุ: อลูมิเนียม การชุบด้วยอลูไมต์แบบแข็ง
ไกด์เพลา	SUJ2
ขายึดด้านหน้า	คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ความแม่นยำในการหมุนของก้าน	±0.01 องศา
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์ (□42) (ความจุไฟฟ้า: สูงสุด 2.2A)
ชนิดเอนโค้ดเดอร์	ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

ตารางแสดงน้ำหนักขนย้ายตามความเร็ว/ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

ระยะลีด 6

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.5	0.3
0	13	8	2
120	13	8	2
210	10	6	2
255	10	6	2
315	9	4	1.5
360	8	2	1

ระยะลีด 4

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว (มม./วินาที)	ความเร็วเร่ง (G)
ความเร็ว (มม./วินาที)	0.3	0.3
0	20	3
80	20	3
140	18	3
170	15	3
210	15	2
240	8	1
250	5	1

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะลีด (มม.)	50-150 (ทุกๆ 50 มม.)	200 (มม.)
6	360	310
4	250	200

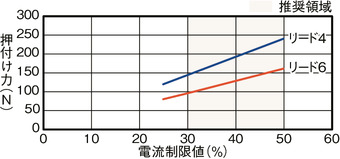

แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรีส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน โปรดตรวจสอบรายละเอียดคอนโทรลเลอร์ในตัวได้ที่หน้า 2-769 ของแคตตาล็อคฉบับรวม 2024

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุนที่สูงอาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด

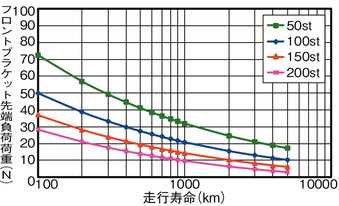

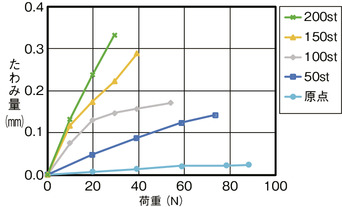

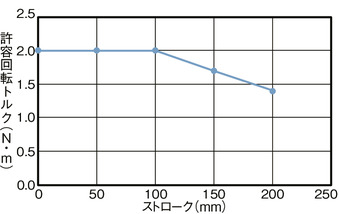

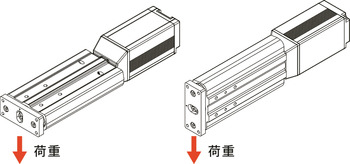

(3) น้ำหนักที่รับได้ในแนวนอนเป็นค่าที่ใช้ในกรณีที่มีการใช้งานไกด์ร่วมด้วยเพื่อป้องกันไม่ให้เกิดแรงแนวรัศมีและแรงโมเมนต์ที่ตัวก้าน กรณีที่ไม่มีการติดตั้งไกด์ กรุณาดูที่ "น้ำหนักบรรทุกปลาย Front bracket และอายุการใช้งาน"
(4) กรณีใช้งานกด โปรดดู "ภาพแสดงความสัมพันธ์ระหว่างแรงกดกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังได้ที่หน้า 1-315 ของแคตตาล็อคฉบับรวม 2024
(5) ต้องจำกัดอัตรา Duty cycle ตามอุณหภูมิแวดล้อมในการใช้งาน โปรดดูรายละเอียดเพิ่มเติมได้ที่หน้า 1-457 ของแคตตาล็อคฉบับรวม 2024 บนเว็บไซต์
(6) ไม่สามารถใช้งานได้กับสต๊อปเปอร์ โปรดพิจารณาข้อมูลสต๊อปเปอร์ซิลินเดอร์ (EC-STC9)
