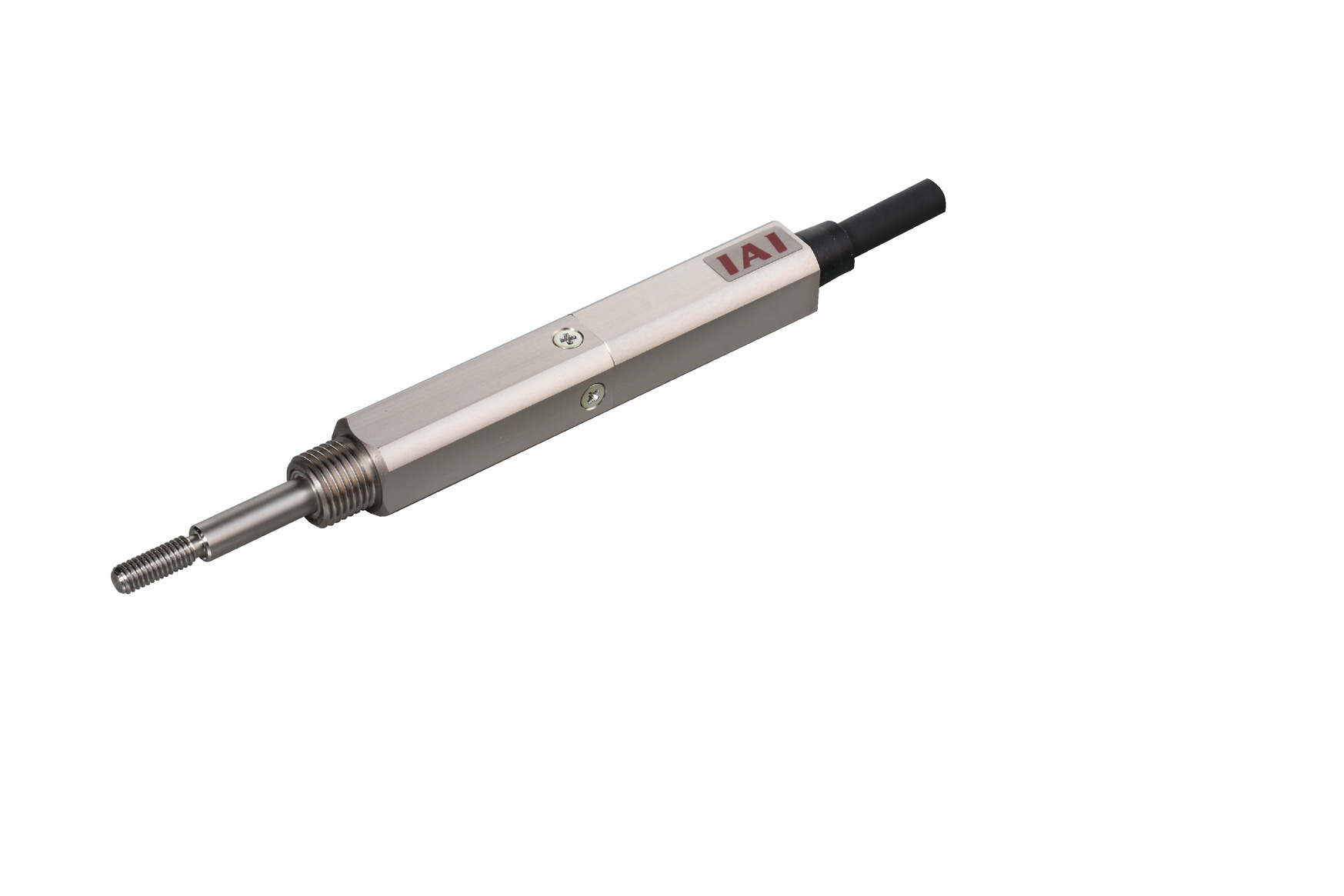

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||
|---|---|---|---|
| Lead | ระยะ Lead ของสกรูสไลด์ (มม.) | 2 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.7 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | |
| พิกัดความเร็วเร่ง-ลด (G) | 1 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.3 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 300 | |
| พิกัดความเร็วเร่ง-ลด (G) | 1 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | ||
| แรงผลัก | พิกัดแรงผลัก (N) | 4.2 | |
| การกด | แรงผลักสูงสุดในการกด (N) | 2.6 | |
| ความเร็วสูงสุดในการกด (มม. / วินาที) | 5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 10 | |
| สโตรคสูงสุด (มม.) | 30 | ||
| ระยะ Pitch ของสโตรค (มม.) | 10 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | สกรูสไลด์ φ3 มม. |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.2 มม. |
| ก้าน (Rod) | φ5 มม. วัสดุ : สแตนเลส |
| ความแม่นยำในการหมุนของก้าน (Rod) | ±3.0 องศา |
| แรงบิดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) | 0.02Nm |
| อายุการใช้งานเคลื่อนที่ | 10 ล้านครั้ง (จำนวนครั้งไป-กลับ) |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | อุณหภูมิ 0 - 40℃, Max ไม่เกิน 85% RH (ต้องไม่มีหยดน้ำ) |
| ระดับการป้องกัน | IP30 |
| ทนการสั่นสะเทือน - ทนการกระแทก | ไม่เกิน 4.9m/s2 100Hz |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | มอเตอร์ DC ไร้แปรงถ่าน |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) |
| จำนวนพัลส์เอนโค้ดเดอร์ | 480 พัลส์ / รอบ |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 10 - 30 (ทุกๆ 10 มม.) |
|---|---|
| 2 | 300 |

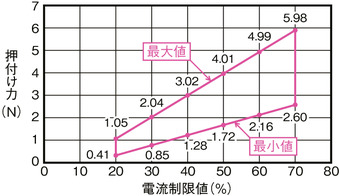

ค่าจำกัดกระแสไฟฟ้าและแรงกด
(ข้อควรระวัง) ความเร็วการกดเท่ากับ 5 มม. / วินาที
(ข้อควรระวัง) กราฟด้านบนคือมีการเผื่อระยะโดยคำนวณการลดลงของประสิทธิภาพอันเนื่องมาจากสกรูสไลด์เสื่อมตามอายุ โปรดใช้งานให้อยู่ในขอบเขตระหว่างค่าสูงสุดและค่าต่ำสุด

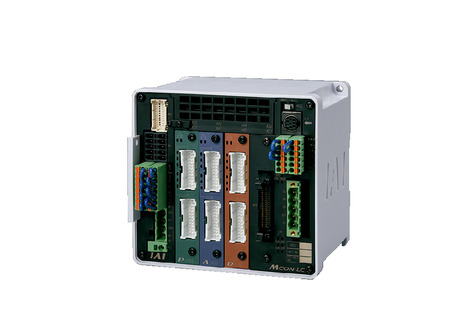

คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | |||||||||||||||
| DV | CC | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| DCON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 |
| DCON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| MCON-C/CG |  | 8 | － | － | － | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 | |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| RCM-P6DC |  | 1 | สามารถใช้งานได้ภายในระบบ RCP6S Gateway | 768 | ||||||||||||||
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
(ข้อควรระวัง) ไม่สามารถใช้ชุด Absolute อย่างง่ายได้
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายคือค่าตัวเลขเมื่อทำงานที่ความเร็วเร่ง 1G 1G คือค่าความเร็วเร่งลดสูงสุด (2) น้ำหนักขนย้ายในแนวนอน คือกรณีที่มีการใช้งานไกด์จากภายนอกร่วม หากมีแรงภายนอกอื่นมากระทำนอกเหนือจากในทิศทางเคลื่อนที่ของก้าน (Rod) อาจทำให้ตัวหยุดหมุนเสียหายได้ โปรดใช้ความระวัง (3) รุ่นนี้มีการนำสกรูสไลด์มาใช้ ส่วนสเปคหลักอาจเปลี่ยนแปลงตามสภาพการใช้งาน (4) เนื่องจากรุ่นนี้ไม่มีเบรค หากใช้งานในแนวตั้งเมื่อปิดการจ่ายไฟ (OFF) ก้าน (Rod) จะเลื่อนลงมาด้านล่าง โปรดใช้ความระวัง (5) สำหรับการทำงานแบบกด โปรดดูที่หน้า 1-427 (6) ต้องใช้ความระมัดระวังแตกต่างกันไปในแต่ละลักษณะการติดตั้ง รายละเอียดโปรดดูที่หน้า 1-379 |

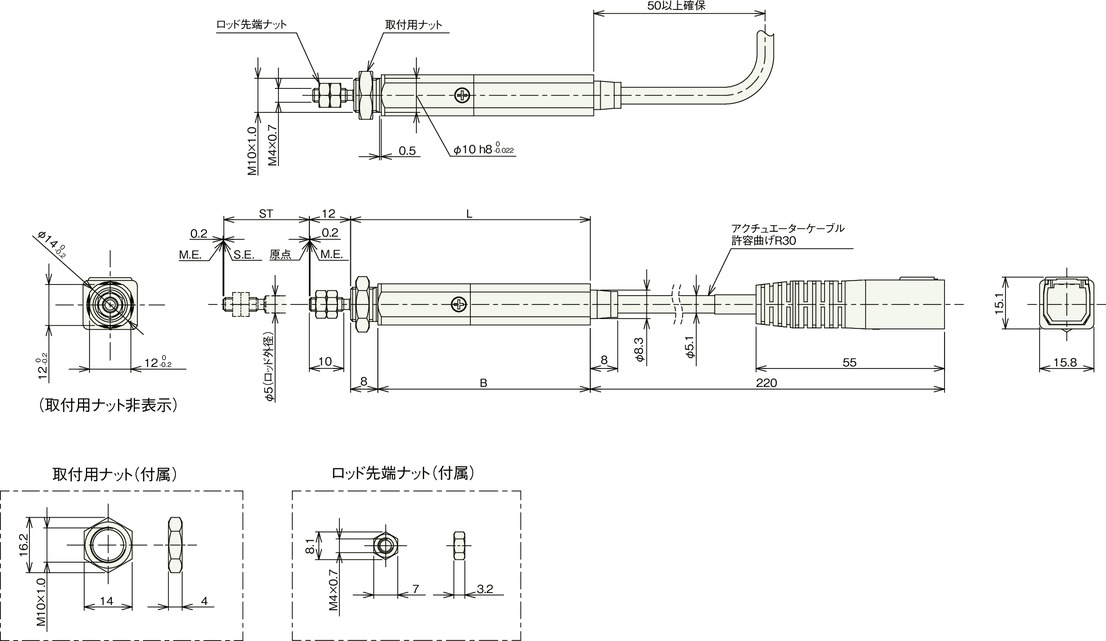

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
ขนาดแยกตามสโตรค
| สโตรค | 10 | 20 | 30 |
|---|---|---|---|
| L | 60 | 70 | 80 |
| B | 52 | 62 | 72 |
น้ำหนักแยกตามสโตรค
| สโตรค | 10 | 20 | 30 |
|---|---|---|---|
| น้ำหนัก (กก.) | 0.047 | 0.051 | 0.055 |
