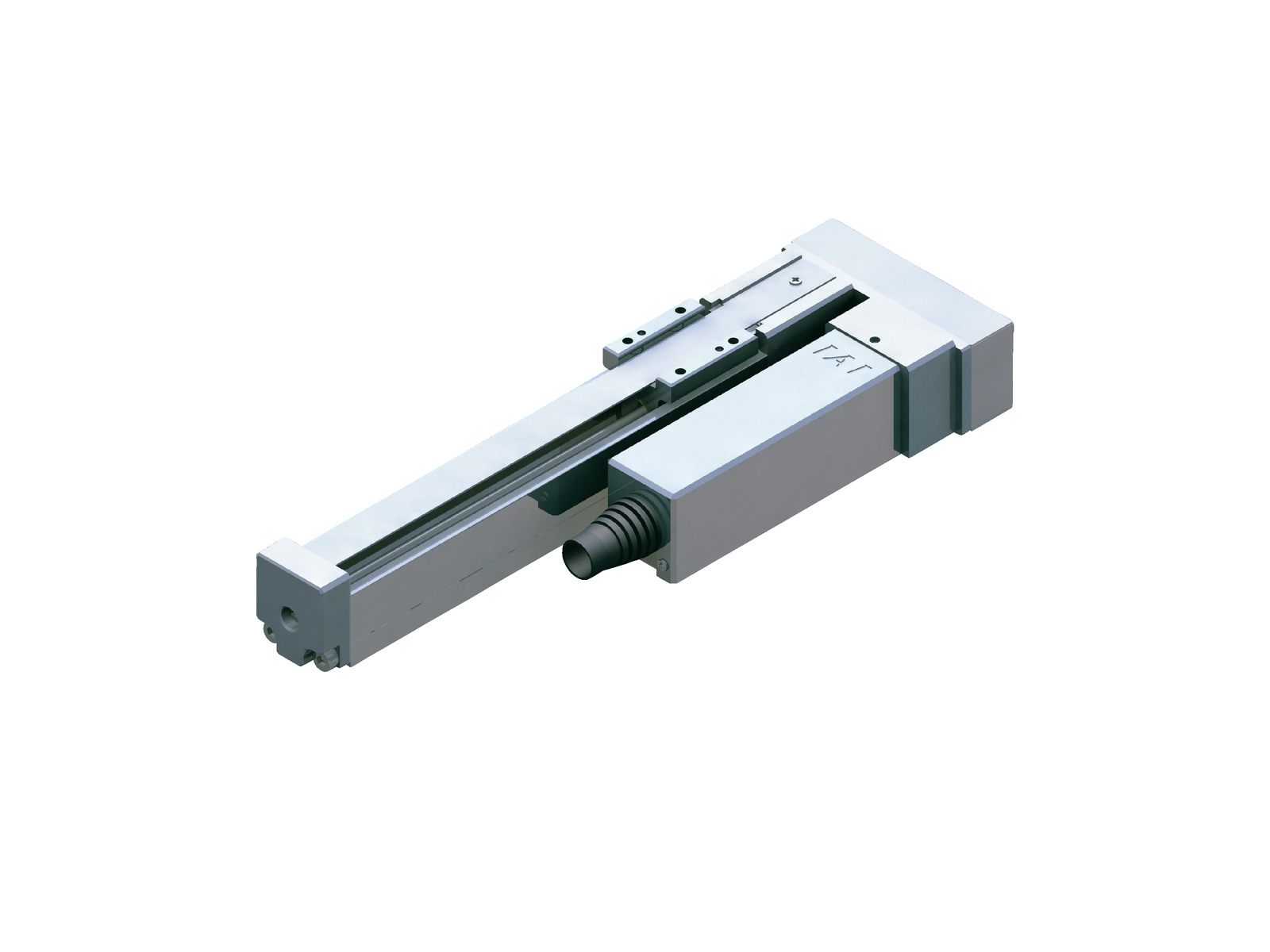

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | ระยะ Lead ของสกรูสไลด์ (มม.) | 4 | 2 | 1 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.25 | 0.5 | 1 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | |
| ความเร็วต่ำสุด (มม./วินาที) | 5 | 3 | 2 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.2 | 0.2 | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.2 | 0.2 | 0.2 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | － | － | － |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | － | － | － | |
| ความเร็วต่ำสุด (มม./วินาที) | － | － | － | ||
| พิกัดความเร็วเร่ง-ลด (G) | － | － | － | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | － | － | － | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | － | － | － | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | － | － | － | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 25 | 25 | 25 | |
| สโตรคสูงสุด (มม.) | 100 | 100 | 100 | ||
| ระยะ Pitch ของสโตรค (มม.) | 25 | 25 | 25 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | สกรูสไลด์ φ4 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.3 มม. (ค่าเริ่มต้น) |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีขาว |
| ลิเนียร์ไกด์ | ไกด์สไลด์ |
| อายุการใช้งานเคลื่อนที่ | 10 ล้านรอบ (จำนวนรอบไปกลับ) |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน Max 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | － |
| ทนการสั่นสะเทือน - ทนการกระแทก | ไม่เกิน 4.9m/s2 100Hz |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวนอน |
|---|---|
| ความเร็ว | ความเร็วเร่ง (G) |
| (มม./วินาที) | 0.2 |
| 200 | 0.25 |
| ทิศทางติดตั้ง | แนวนอน |
|---|---|
| ความเร็ว | ความเร็วเร่ง (G) |
| (มม./วินาที) | 0.2 |
| 100 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน |
|---|---|
| ความเร็ว | ความเร็วเร่ง (G) |
| (มม./วินาที) | 0.2 |
| 50 | 1 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| Stroke lead | 25 (มม.) | 50 - 100 (มม.) | |
|---|---|---|---|
| สกรูสไลด์ | 4 | 180 | 200 |
| 2 | 100 | ||
| 1 | 50 | ||
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MCON-C/CG |  | 8 | DC24V | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| MSEL-PC/PG |  | 4 | เฟสเดี่ยว AC 100 - 230V | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| PCON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
| PSEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) ใช้ได้เฉพาะกับการใช้งานในลักษณะทิศทางแนวนอน (3) หากนำไปใช้งานในสภาพแวดล้อมที่มีฝุ่นฟุ้งกระจาย อายุการใช้งานจะลดต่ำลงอย่างมีนัยยะ (4) เนื่องจากรุ่นนี้ใช้สกรูสไลด์ (*) และไกด์สไลด์ โปรดนำไปใช้งานให้เหมาะกับคุณลักษณะดังกล่าว อนึ่ง ไกด์สไลด์ไม่รองรับการใช้งานกับโหลดออฟเซ็ต (*โปรดดูหน้า 1-102 ประกอบ) (5) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I] |

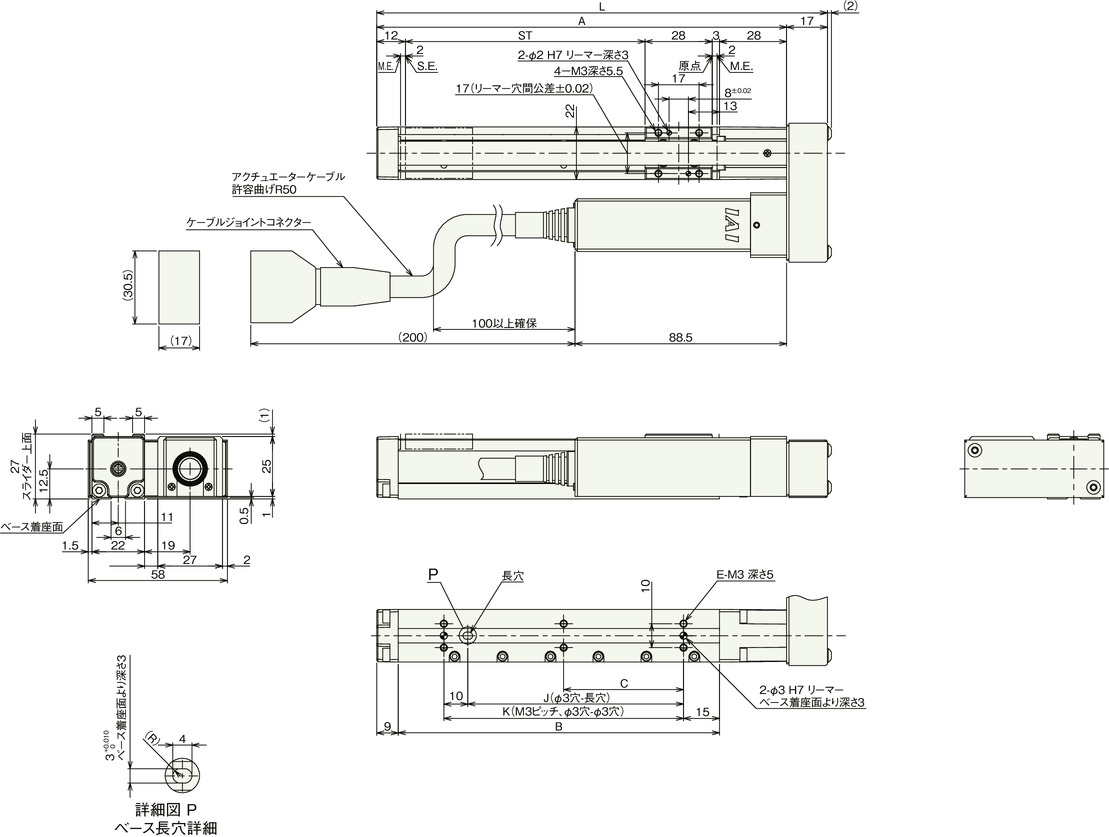

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็คเตอร์ต่อสายเคเบิล รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-291
(หมายเหตุ) หลังจากกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปจนถึง M.E. อาจเกิดการชนกับวัตถุโดยรอบได้ โปรดใช้ความระมัดระวัง
(หมายเหตุ) รูปภาพด้านล่างเป็นดรอว์อิ้งค์ของสเปคที่มอเตอร์หมุนกลับทางซ้าย
ขนาดแยกตามสโตรค
| สโตรค | 25 | 50 | 75 | 100 |
|---|---|---|---|---|
| L | 113 | 138 | 163 | 188 |
| A | 96 | 121 | 146 | 171 |
| B | 59 | 84 | 109 | 134 |
| C | 0 | 0 | 0 | 50 |
| E | 4 | 4 | 4 | 6 |
| J | 15 | 40 | 65 | 90 |
| K | 25 | 50 | 75 | 100 |
น้ำหนักแยกตามสโตรค
| สโตรค | 25 | 50 | 75 | 100 |
|---|---|---|---|---|
| น้ำหนัก (กก.) | 0.28 | 0.3 | 0.32 | 0.33 |
