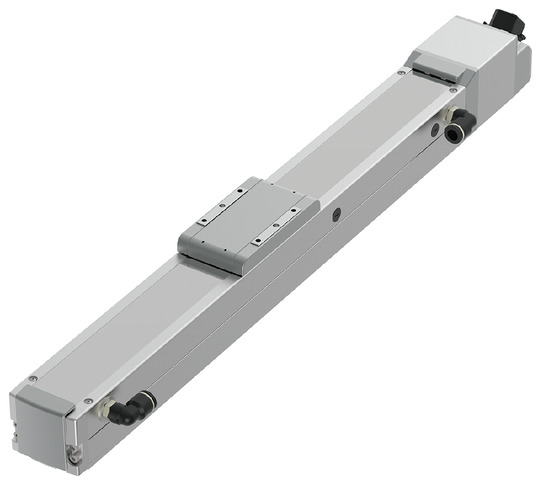

RCP6CR-HSA6C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคหลัก

รายการ เนื้อหา
ระยะลีด ระยะลีดบอลสกรู (มม.) 20 12 6 3
แนวนอน น้ำหนักขนย้าย น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) 15 29 50 42
น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) 8 14 20 25
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 1280 900 450 225
ความเร็วต่ำสุด (มม./วินาที) 25 15 8 4
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.1 0.1 0.3
ความเร็วเร่ง-ลดสูงสุด (G) 1 1 1 1
แนวตั้ง น้ำหนักขนย้าย น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) 1 2.5 6 16
น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) 0.75 2 5 10
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 1120 900 450 225
ความเร็วต่ำสุด (มม./วินาที) 25 15 8 4
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.3 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) 0.5 0.5 0.5 0.5
การกด แรงขับสูงสุด ณ ขณะกด (N) 67 112 224 449
ความเร็วสูงสุดในการกด (มม./วินาที) 20 20 20 20
สเปคห้องคลีนรูม ปริมาณสุญญากาศ (NL/min) 100 70 40 30
เบรก ข้อมูลจำเพาะของเบรก เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม
แรง Hold ของเบรก (kgf) 1 2.5 6 16
สโตรค สโตรคต่ำสุด (มม.) 50 50 50 50
สโตรคสูงสุด (มม.) 800 800 800 800
ระยะ Pitch ของสโตรค (มม.) 50 50 50 50

รายการ เนื้อหา
รูปแบบการขับเคลื่อน บอลสกรู φ10 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ (หมายเหตุ 3) ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว ไม่เกิน 0.1 มม.
ฐาน คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ลิเนียร์ไกด์ ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต Ma ： 65 N･m
Mb ： 75 N･m
Mc ： 120 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 4)		 Ma ： 33.7 N･m
Mb ： 40.2 N･m
Mc ： 55.3 N･m
ระดับความสะอาด เทียบเท่ากับคลาส 2.5 (ตามมาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน IP20
ทนการสั่นสะเทือน - ทนการกระแทก 4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศ CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์ พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์ ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์ 8192 พัลส์/รอบ
ระยะเวลาจัดส่ง ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) ที่ปรากฏใน [ ] คือกรณีที่ใช้สเปคความแม่นยำสูง (ระยะลีด 3, 6, 12)

(หมายเหตุ 4) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดดูอายุการใช้งานเคลื่อนที่ที่แคตตาล็อคฉบับรวม 2567 หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะลีด
(มม.)		 คอนโทรลเลอร์
เชื่อมต่อ		 50 - 400
(ทุกๆ 50 มม.)		 450
(มม.)		 500
(มม.)		 550
(มม.)		 600
(มม.)		 650
(มม.)		 700
(มม.)		 750
(มม.)		 800
(มม.)
20 ใช้กับกำลังเอาต์พุตสูง 1280 ＜1120＞ 1090 940 815 715 630 560
ใช้กับกำลังสูงไม่ได้ 800 715 630 560
12 ใช้กับกำลังเอาต์พุตสูง 900 845 705 585 515 445 390 345 315
ใช้กับกำลังสูงไม่ได้ 680＜560＞ 585＜560＞ 515 445 390 345 315
6 ใช้กับกำลังเอาต์พุตสูง 450 415 350 295 255 220 190 170 140
ใช้กับกำลังสูงไม่ได้ 340 295 255 220 190 170 140
3 ใช้กับกำลังเอาต์พุตสูง 225 205 170 145 125 110 95 85 70
ใช้กับกำลังสูงไม่ได้ 170 145 125 110 95 85 70

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

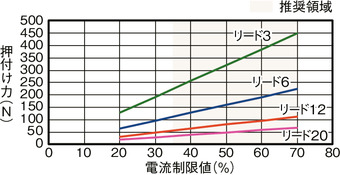

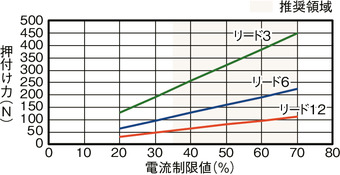

แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด

ตารางน้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว/ความเร็วเร่ง *เปิดการตั้งค่าการจ่ายระดับสูงในขณะที่จัดส่ง โปรดดูรายละเอียดเพิ่มเติมที่แคตตาล็อคฉบับรวม 2567 หน้า 1-23

ใช้การตั้งค่าการจ่ายระดับสูง (โหมดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 15 15 10 8 7 1 1 1
160 15 15 10 8 7 1 1 1
320 15 12 10 8 6 1 1 1
480 12 12 9 8 6 1 1 1
640 12 12 8 6 5 1 1 1
800 10 10 6.5 4.5 3 1 1 1
960 8 5 3.5 1.5 1 1
1120 5 3 2 1 0.5 0.5
1280 1 0.5

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 29 27 20 17 14 2.5 2.5 2.5
80 29 27 20 17 14 2.5 2.5 2.5
200 29 27 20 17 14 2.5 2.5 2.5
320 29 27 20 14 12 2.5 2.5 2.5
440 29 26 18 12 10 2.5 2.5 2.5
560 29 20 12 8 7 2.5 2.5 2.5
700 13 7 5 4 2 1
800 8 4 2 1 1 0.5
900 3 1 0.5

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 50 45 40 35 30 6 6 6
40 50 45 40 35 30 6 6 6
100 50 45 40 35 30 6 6 6
160 50 43 35 32 20 6 6 6
220 48 39 29 24 20 6 6 6
280 44 35 26 21 15 6 6 5.5
340 38 31 19 14 11 6 5 4.5
400 32 18 10 6 4 4.5 3 2.5
450 26 10 4 2 1 3 1.5 1

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 42 42 37 35 35 16 16 16
50 42 42 37 35 35 16 16 16
80 40 40 35 35 30 16 16 16
110 40 40 35 35 30 16 16 16
140 40 40 35 35 28 16 15 15
170 40 40 32 26 26 10 10 10
200 40 30 21 10 10 8 5 5
225 40 8 5 2

ไม่ใช้การตั้งค่าการจ่ายระดับสูง (โหมดประหยัดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันไปขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 8 5 0.75
160 8 5 0.75
320 8 5 0.75
480 8 4 0.75
640 6 3 0.75
800 4 1.5 0.5

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 14 10 2
80 14 10 2
200 14 10 2
320 14 10 2
440 11 7 1.5
560 7 2.5 1
680 4

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 20 14 5
40 20 14 5
100 20 14 5
160 20 14 5
220 16 14 4
280 13 7 2.5
340 8 1 1

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 25 22 10
20 25 22 10
50 25 22 10
80 25 22 10
110 20 14 8
140 15 11 5
170 5 1.5

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่นให้เหมาะสมตามการนำไปใช้งาน

ชื่อ รูปลักษณ์ภายนอก จำนวนแกน
ที่เชื่อมต่อได้สูงสุด		 แรงดันไฟจ่ายเข้าเครื่อง รูปแบบการควบคุม จำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่ง แถวพัลส์ โปรแกรม เน็ตเวิร์ค *เลือก
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
MSEL-PC/PG 4 AC เฟสเดียว
100 - 230V		 － － ● ● ● － ● － － － ● ● ● － － 30000
PCON-CB/CGB 1 DC24V ●
*เลือก		 ●
*เลือก		 － ● ● ● ● ● ● ● ● ● ● － － 512
(สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB 1 ●
*เลือก		 ●
*เลือก		 － － － － － － － － － － － － － 64
RCON 16
(ML3, SSN, ECM คือ 8)		 － － － ● ● ● ● － － ● ● ● ● ● ● 128
(ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง)
RSEL 8 － － ● ● ● ● ● － － － ● ● ● － － 36000

(หมายเหตุ) โปรดตรวจสอบสัญลักษณ์ย่อของเครือข่าย เช่น DV, CC ที่ แคตตาล็อครวม 2024 หน้า 8-15

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุนที่สูงอาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) กรณีใช้งานแบบกด โปรดดูที่ "แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังได้ที่หน้า 1-315 ของแคตตาล็อคฉบับรวม 2024
(4) ต้องจำกัด Duty cycle ตามอุณหภูมิแวดล้อมในการทำงาน โปรดดูรายละเอียดเพิ่มเติมที่แคตตาล็อคฉบับรวม 2567 หน้า 1-326
(5) โปรดระมัดระวังตามรูปแบบการติดตั้ง โปรดดูรายละเอียดเพิ่มเติมที่แคตตาล็อคฉบับรวม 2567 หน้า 1-307
(6) ค่าประมาณความยาวโหลดที่ยื่นออกมาไม่เกิน 300 มม. ในทิศทาง Ma, Mb, Mc (กรณีใช้สเปคสไลเดอร์คู่ ความยาวไม่เกิน 600 มม.) โปรดตรวจสอบรายละเอียดความยาวโหลดที่ยื่นออกมาที่ แคตตาล็อคฉบับรวม 2567 หน้า 7-72
(7) โปรดดูรหัสการสั่งซื้อและข้อควรระวังในกรณีใช้สเปคสไลเดอร์คู่ที่ แคตตาล็อคฉบับรวม 2567 หน้า 1-293

กลับหน้าบนสุด

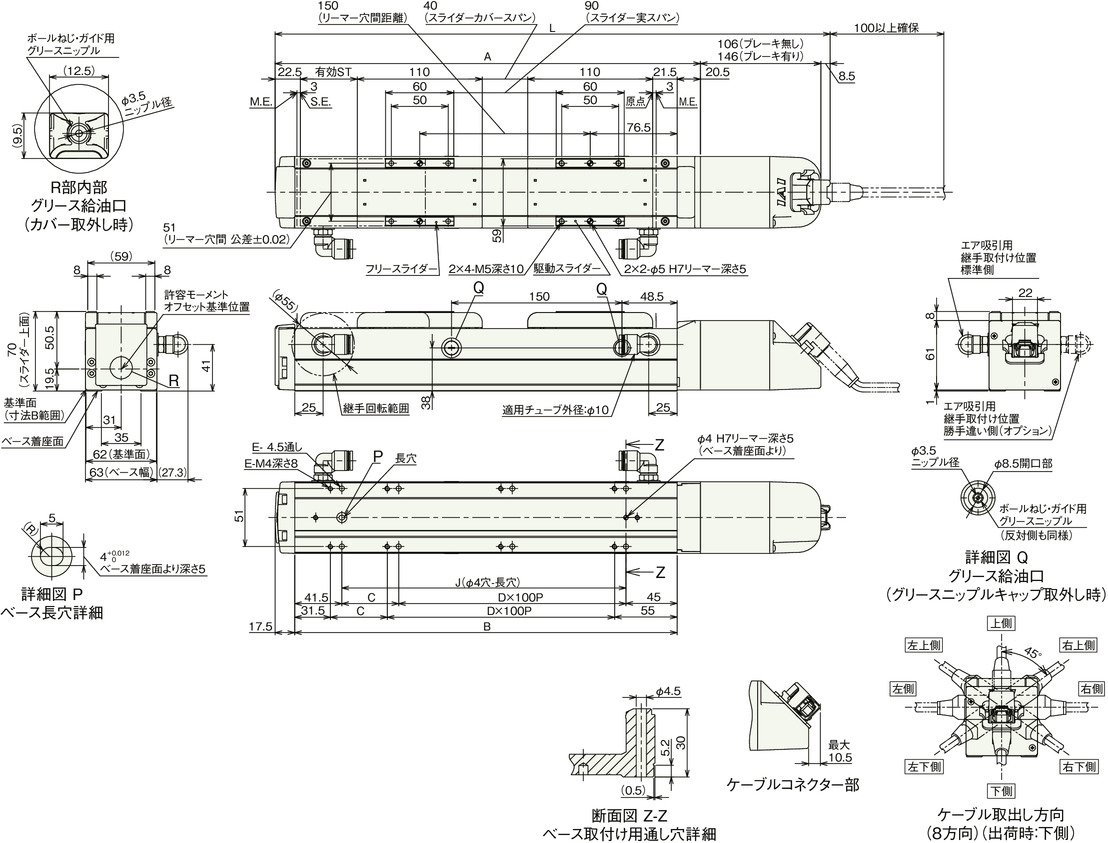

ภาพขนาด

ST: สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) โปรดดูรายละเอียดข้อควรระวังในการเปลี่ยนทิศทางการดึงสายเคเบิลที่ แคตตาล็อคฉบับรวม 2567 หน้า 3-716

ขนาดแยกตามสโตรค

สโตรค 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
L ไม่มีเบรก 339 389 439 489 539 589 639 689 739 789 839 889 939 989 1039 1089
มีเบรก 379 429 479 529 579 629 679 729 779 829 879 929 979 1029 1079 1129
A 224.5 274.5 324.5 374.5 424.5 474.5 524.5 574.5 624.5 674.5 724.5 774.5 824.5 874.5 924.5 974.5
B 186.5 236.5 286.5 336.5 386.5 436.5 486.5 536.5 586.5 636.5 686.5 736.5 786.5 836.5 886.5 936.5
C 0 50 0 50 0 50 0 50 0 50 0 50 0 50 0 50
D 1 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8
E 4 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20
J 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850

น้ำหนักแยกตามสโตรค

สโตรค 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
น้ำหนัก
(กก.)		 ไม่มีเบรก 1.9 2.1 2.3 2.5 2.8 3.0 3.2 3.4 3.7 3.9 4.1 4.3 4.6 4.8 5.0 5.2
มีเบรก 2.3 2.5 2.7 2.9 3.2 3.4 3.6 3.8 4.1 4.3 4.5 4.7 5.0 5.2 5.4 5.6

สเปคหลัก (สเปคตัวสไลด์คู่)

รายการ เนื้อหา
ระยะลีด ระยะลีดบอลสกรู (มม.) 12 6 3
แนวนอน น้ำหนักขนย้าย น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) 24 30 38
น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) 12 18 23
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 700 450 225
ความเร็วต่ำสุด (มม./วินาที) 15 8 4
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) 1 1 1
แนวตั้ง น้ำหนักขนย้าย น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) － 4 14
น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) － 3 8
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) － 340 200
ความเร็วต่ำสุด (มม./วินาที) － 8 4
พิกัดความเร็วเร่ง-ลด (G) － 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) － 0.5 0.5
การกด แรงขับสูงสุด ณ ขณะกด (N) 112 224 449
ความเร็วสูงสุดในการกด (มม./วินาที) 20 20 20
สเปคห้องคลีนรูม ปริมาณสุญญากาศ (NL/min) 100 60 35
เบรก ข้อมูลจำเพาะของเบรก เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม
แรง Hold ของเบรก (kgf) 2.5 6 16
สโตรค สโตรคระบุขั้นต่ำ (มม.) 200 200 200
สโตรคยังผลขั้นต่ำ (มม.) 50 50 50
สโตรคระบุสูงสุด (มม.) 800 800 800
สโตรคยังผลสูงสุด (มม.) 650 650 650
ระยะ Pitch ของสโตรค (มม.) 50 50 50

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

(หมายเหตุ) ไม่สามารถติดตั้ง ระยะลีด 12 ในแนวตั้งได้

รายการ เนื้อหา
รูปแบบการขับเคลื่อน บอลสกรู φ10 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ ±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว ไม่เกิน 0.1 มม.
ฐาน คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ลิเนียร์ไกด์ ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต Ma ： 546 N･m
Mb ： 779 N･m
Mc ： 205 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 5)		 Ma ： 167 N･m
Mb ： 199 N･m
Mc ： 89.8 N･m
ระดับความสะอาด เทียบเท่ากับคลาส 2.5 (ตามมาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน IP20
ทนการสั่นสะเทือน - ทนการกระแทก 4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศ CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์ พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์ ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์ 8192 พัลส์/รอบ
ระยะเวลาจัดส่ง ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 5) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดดูอายุการใช้งานเคลื่อนที่ที่แคตตาล็อคฉบับรวม 2567 หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางน้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่) *เปิดการตั้งค่าการจ่ายระดับสูงในขณะที่จัดส่ง โปรดดูรายละเอียดเพิ่มเติมที่แคตตาล็อคฉบับรวม 2567 หน้า 1-23

ใช้การตั้งค่าการจ่ายระดับสูง (โหมดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.5 0.7 1 0.3 0.5
0 24 16 14 12
80 24 16 14 12
200 24 16 14 12
320 24 16 10 8
440 20 12 8 6
560 12 6 4 2
700 5 1

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.5 0.7 1 0.3 0.5
0 30 24 22 18 4 4
40 30 24 22 18 4 4
100 30 24 22 18 4 4
160 30 24 22 18 4 4
220 30 24 20 16 4 4
280 28 22 18 10 3 3
340 20 12 10 6 1 1
400 6 4 1
450 1

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.5 0.7 1 0.3 0.5
0 38 33 33 33 14 14
50 38 33 33 33 14 14
80 38 33 33 28 14 14
110 38 33 33 28 14 14
140 38 33 30 26 13 12
170 36 28 21 20 10 8
200 25 15 5 4 3 2
225 3

ไม่ใช้การตั้งค่าการจ่ายระดับสูง (โหมดประหยัดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันไปขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.8 0.3
0 12 8
80 12 8
200 12 8
320 12 8
440 9 3
560 2

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.8 0.3
0 18 12 3
40 18 12 3
100 18 12 3
160 18 12 3
220 14 12 2
280 8 4
340 1

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.8 0.3
0 23 20 8
20 23 20 8
50 23 20 8
80 23 20 8
110 18 12 6
140 12 8 3
170 8 4 1

สโตรคและความเร็วสูงสุด (สเปคตัวสไลด์คู่)

(หน่วยเป็น มม./วินาที)

ระยะลีด
(มม.)		 ชื่อเรียกสโตรค 200 - 400 450 500 550 600 650 700 750 800
สโตรคยังผล 50 - 250 300 350 400 450 500 550 600 650
คอนโทรลเลอร์
เชื่อมต่อ		 (ทุกๆ 50 มม.) (มม.) (มม.) (มม.) (มม.) (มม.) (มม.) (มม.) (มม.)
12 ใช้กับกำลังเอาต์พุตสูง 700 585 515 445 390 345 315
ใช้กับกำลังสูงไม่ได้ 560 515 445 390 345 315
6 ใช้กับกำลังเอาต์พุตสูง 450＜340＞ 415＜340＞ 350＜340＞ 295 255 220 190 170 140
ใช้กับกำลังสูงไม่ได้ 340＜220＞ 295＜220＞ 255＜220＞ 220 190 170 140
3 ใช้กับกำลังเอาต์พุตสูง 225＜200＞ 205＜200＞ 170 145 125 110 95 85 70
ใช้กับกำลังสูงไม่ได้ 170 145 125 110 95 85 70

(หมายเหตุ) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

ภาพขนาด (สเปคตัวสไลด์คู่)

ST: สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

แผนผัง (สเปคตัวสไลด์คู่)

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) โปรดดูรายละเอียดข้อควรระวังในการเปลี่ยนทิศทางการดึงสายเคเบิลที่ แคตตาล็อคฉบับรวม 2567 หน้า 3-716

ขนาดแยกตามสโตรค

ชื่อเรียกสโตรค 200 250 300 350 400 450 500 550 600 650 700 750 800
สโตรคยังผล 50 100 150 200 250 300 350 400 450 500 550 600 650
L ไม่มีเบรก 489 539 589 639 689 739 789 839 889 939 989 1039 1089
มีเบรก 529 579 629 679 729 779 829 879 929 979 1029 1079 1129
A 374.5 424.5 474.5 524.5 574.5 624.5 674.5 724.5 774.5 824.5 874.5 924.5 974.5
B 336.5 386.5 436.5 486.5 536.5 586.5 636.5 686.5 736.5 786.5 836.5 886.5 936.5
C 50 0 50 0 50 0 50 0 50 0 50 0 50
D 2 3 3 4 4 5 5 6 6 7 7 8 8
E 8 8 10 10 12 12 14 14 16 16 18 18 20
J 250 300 350 400 450 500 550 600 650 700 750 800 850

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

น้ำหนักแยกตามสโตรค

ชื่อเรียกสโตรค 200 250 300 350 400 450 500 550 600 650 700 750 800
สโตรคยังผล 50 100 150 200 250 300 350 400 450 500 550 600 650
น้ำหนัก
(กก.)		 ไม่มีเบรก 2.93 3.23 3.43 3.63 3.83 4.13 4.33 4.53 4.73 5.03 5.23 5.43 5.63
มีเบรก 3.33 3.63 3.83 4.03 4.23 4.53 4.73 4.93 5.13 5.43 5.63 5.83 6.03

(หมายเหตุ) น้ำหนักที่ระบุรวมถึงฟรีสไลเดอร์ ขนาด 0.43 กก. ที่เพิ่มเข้ากับสเปคสไลเดอร์เดี่ยว

แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด (สเปคตัวสไลด์คู่)

(หมายเหตุ) ค่าเดียวกับสเปคตัวสไลด์เดี่ยว
