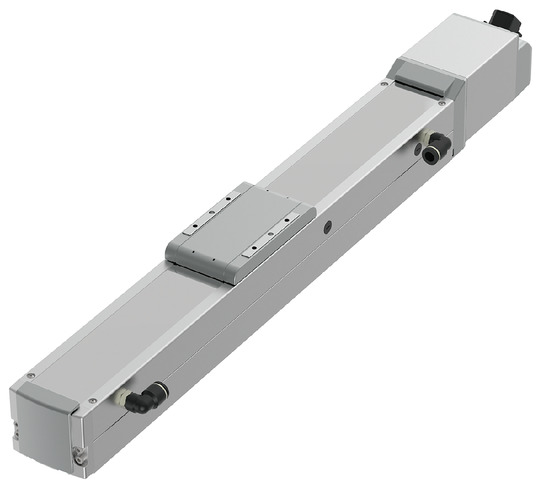

RCP6CR-HSA7C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคหลัก

รายการ เนื้อหา
ระยะลีด ระยะลีดบอลสกรู (มม.) 24 16 8 4
แนวนอน น้ำหนักขนย้าย น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) 37 48 61 55
น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) 18 35 40 40
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 1230 840 420 210
ความเร็วต่ำสุด (มม./วินาที) 30 20 10 5
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.1 0.1 0.1
ความเร็วเร่ง-ลดสูงสุด (G) 1 1 1 1
แนวตั้ง น้ำหนักขนย้าย น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) 3 8 16 25
น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) 2 5 10 15
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 1080 840 420 210
ความเร็วต่ำสุด (มม./วินาที) 30 20 10 5
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.3 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) 0.5 0.5 0.5 0.5
การกด แรงขับสูงสุด ณ ขณะกด (N) 139 209 418 836
ความเร็วสูงสุดในการกด (มม./วินาที) 20 20 20 20
สเปคห้องคลีนรูม ปริมาณสุญญากาศ (NL/min) 130 80 50 30
เบรก ข้อมูลจำเพาะของเบรก เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม
แรง Hold ของเบรก (kgf) 3 8 16 25
สโตรค สโตรคต่ำสุด (มม.) 50 50 50 50
สโตรคสูงสุด (มม.) 800 800 800 800
ระยะ Pitch ของสโตรค (มม.) 50 50 50 50

รายการ เนื้อหา
รูปแบบการขับเคลื่อน บอลสกรู φ12 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ (หมายเหตุ 3) ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว ไม่เกิน 0.1 มม.
ฐาน คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ลิเนียร์ไกด์ ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต Ma ： 145 N･m
Mb ： 145 N･m
Mc ： 300 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 4)		 Ma ： 75.5 N･m
Mb ： 90 N･m
Mc ： 134 N･m
ระดับความสะอาด เทียบเท่ากับคลาส 2.5 (ตามมาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน IP20
ทนการสั่นสะเทือน - ทนการกระแทก 4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศ CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์ พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์ ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์ 8192 พัลส์/รอบ
ระยะเวลาจัดส่ง ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) ที่ปรากฏใน [ ] คือกรณีที่ใช้สเปคความแม่นยำสูง (ระยะลีด 4, 8)

(หมายเหตุ 4) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดดูอายุการใช้งานเคลื่อนที่ที่แคตตาล็อคฉบับรวม 2567 หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะลีด
(มม.)		 คอนโทรลเลอร์
เชื่อมต่อ		 50 - 500
(ทุกๆ 50 มม.)		 550
(มม.)		 600
(มม.)		 650
(มม.)		 700
(มม.)		 750
(มม.)		 800
(มม.)
24 ใช้กับกำลังเอาต์พุตสูง 1230＜1080＞ 1080 950 840 750
ใช้กับกำลังสูงไม่ได้ 800 750
16 ใช้กับกำลังเอาต์พุตสูง 840 820 715 625 555 495
ใช้กับกำลังสูงไม่ได้ 560 555 495
8 ใช้กับกำลังเอาต์พุตสูง 420 405 350 310 275 245
ใช้กับกำลังสูงไม่ได้ 280 275 245
4 ใช้กับกำลังเอาต์พุตสูง 210 195 175 150 135 120
ใช้กับกำลังสูงไม่ได้ 140＜105＞ 135＜105＞ 120＜105＞

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

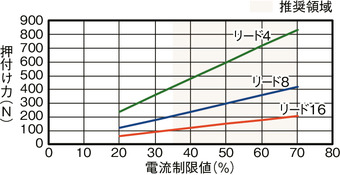

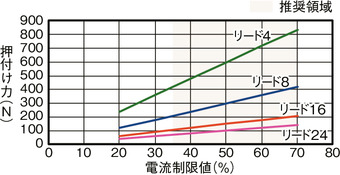

แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด

ตารางน้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว/ความเร็วเร่ง *เปิดการตั้งค่าการจ่ายระดับสูงในขณะที่จัดส่ง โปรดดูรายละเอียดเพิ่มเติมที่แคตตาล็อคฉบับรวม 2567 หน้า 1-23

ใช้การตั้งค่าการจ่ายระดับสูง (โหมดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 37 37 22 16 14 3 3 3
200 37 37 22 16 14 3 3 3
420 37 34 20 16 14 3 3 3
640 37 20 15 10 9 3 3 3
860 12 9 6 4 2 2
1080 6 3 1.5 0.5 0.5 0.5
1230 3 1

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 48 46 35 28 27 8 8 8
140 48 46 35 28 27 8 8 8
280 48 46 35 25 24 8 8 8
420 46 34 25 15 10 6 5 4.5
560 35 20 15 10 6 5 4 3
700 20 14 8 5 2.5 3 1 1
840 6 2 0.5

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 61 55 50 45 40 16 16 16
70 61 55 50 45 40 16 16 16
140 61 55 50 45 37 16 16 16
210 61 55 40 33 24 11 10 9.5
280 55 40 28 20 13 9 8 7
350 51 21 9 4 7 4 3
420 40 7 4 1

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.1 0.3 0.5 0.7 1 0.1 0.3 0.5
0 55 51 45 40 40 25 25 25
35 55 51 45 40 40 25 25 25
70 55 51 45 40 40 25 25 25
105 55 51 45 40 35 22 20 19
140 55 45 35 30 25 16 14 12
175 55 30 14 11 7 3
210 45 5

ไม่ใช้การตั้งค่าการจ่ายระดับสูง (โหมดประหยัดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันไปขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 18 10 2
200 18 10 2
420 18 10 2
640 10 2 1
800 4 0.5 0.5

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 35 20 5
140 35 20 5
280 25 12 3
420 15 6 1.5
560 7 0.5 0.5

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 40 25 10
70 40 25 10
140 40 25 7
210 25 14 4
280 10 1.5

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 40 30 15
35 40 30 15
70 40 30 15
105 40 30 8
140 3

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่นให้เหมาะสมตามการนำไปใช้งาน

ชื่อ รูปลักษณ์ภายนอก จำนวนแกน
ที่เชื่อมต่อได้สูงสุด		 แรงดันไฟจ่ายเข้าเครื่อง รูปแบบการควบคุม จำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่ง แถวพัลส์ โปรแกรม เน็ตเวิร์ค *เลือก
DV CC CIE PR CN ML ML3 EC EP PRT SSN ECM
MSEL-PC/PG 4 AC เฟสเดียว
100 - 230V		 － － ● ● ● － ● － － － ● ● ● － － 30000
PCON-CB/CGB 1 DC24V ●
*เลือก		 ●
*เลือก		 － ● ● ● ● ● ● ● ● ● ● － － 512
(สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB 1 ●
*เลือก		 ●
*เลือก		 － － － － － － － － － － － － － 64
RCON 16
(ML3, SSN, ECM คือ 8)		 － － － ● ● ● ● － － ● ● ● ● ● ● 128
(ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง)
RSEL 8 － － ● ● ● ● ● － － － ● ● ● － － 36000

(หมายเหตุ) โปรดตรวจสอบสัญลักษณ์ย่อของเครือข่าย เช่น DV, CC ที่ แคตตาล็อครวม 2024 หน้า 8-15

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุนที่สูงอาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) กรณีใช้งานแบบกด โปรดดูที่ "แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังได้ที่หน้า 1-315 ของแคตตาล็อคฉบับรวม 2024
(4) ต้องจำกัด Duty cycle ตามอุณหภูมิแวดล้อมในการทำงาน โปรดดูรายละเอียดเพิ่มเติมที่แคตตาล็อคฉบับรวม 2567 หน้า 1-326
(5) โปรดระมัดระวังตามรูปแบบการติดตั้ง โปรดดูรายละเอียดเพิ่มเติมที่แคตตาล็อคฉบับรวม 2567 หน้า 1-307
(6) ค่าประมาณความยาวโหลดที่ยื่นออกมาไม่เกิน 300 มม. ในทิศทาง Ma, Mb, Mc (กรณีใช้สเปคสไลเดอร์คู่ ความยาวไม่เกิน 600 มม.) โปรดตรวจสอบรายละเอียดความยาวโหลดที่ยื่นออกมาที่ แคตตาล็อคฉบับรวม 2567 หน้า 7-72
(7) โปรดดูรหัสการสั่งซื้อและข้อควรระวังในกรณีใช้สเปคสไลเดอร์คู่ที่ แคตตาล็อคฉบับรวม 2567 หน้า 1-293

กลับหน้าบนสุด

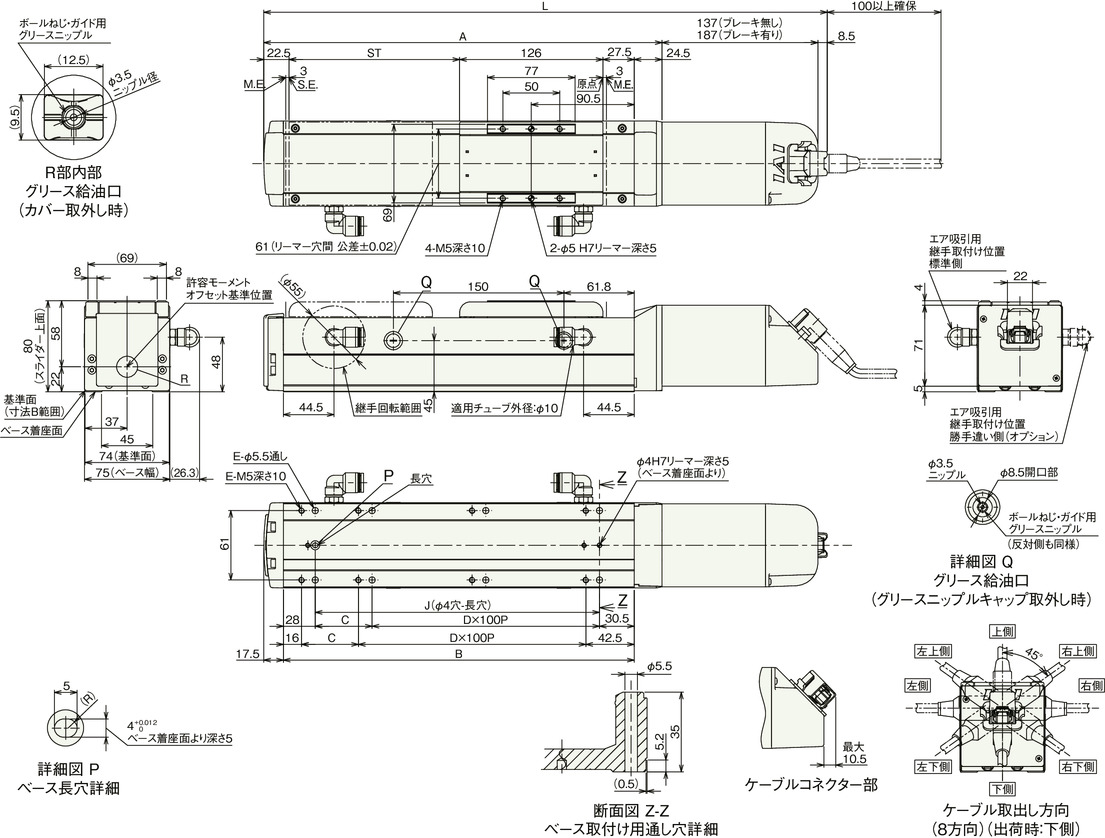

ภาพขนาด

ST: สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) โปรดดูรายละเอียดข้อควรระวังในการเปลี่ยนทิศทางการดึงสายเคเบิลที่ แคตตาล็อคฉบับรวม 2567 หน้า 3-716

ขนาดแยกตามสโตรค

สโตรค 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
L ไม่มีเบรก 396 446 496 546 596 646 696 746 796 846 896 946 996 1046 1096 1146
มีเบรก 446 496 546 596 646 696 746 796 846 896 946 996 1046 1096 1146 1196
A 250.5 300.5 350.5 400.5 450.5 500.5 550.5 600.5 650.5 700.5 750.5 800.5 850.5 900.5 950.5 1000.5
B 208.5 258.5 308.5 358.5 408.5 458.5 508.5 558.5 608.5 658.5 708.5 758.5 808.5 858.5 908.5 958.5
C 50 0 50 0 50 0 50 0 50 0 50 0 50 0 50 0
D 1 2 2 3 3 4 4 5 5 6 6 7 7 8 8 9
E 6 6 8 8 10 10 12 12 14 14 16 16 18 18 20 20
J 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900

น้ำหนักแยกตามสโตรค

สโตรค 50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
น้ำหนัก
(กก.)		 ไม่มีเบรก 3.8 4.0 4.3 4.6 4.8 5.1 5.4 5.6 5.9 6.2 6.4 6.7 7.0 7.2 7.5 7.8
มีเบรก 4.3 4.5 4.8 5.1 5.3 5.6 5.9 6.1 6.4 6.7 6.9 7.2 7.5 7.7 8.0 8.3

สเปคหลัก (สเปคตัวสไลด์คู่)

รายการ เนื้อหา
ระยะลีด ระยะลีดบอลสกรู (มม.) 16 8 4
แนวนอน น้ำหนักขนย้าย น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) 44 49 49
น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) 33 38 38
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) 560 420 175
ความเร็วต่ำสุด (มม./วินาที) 20 10 5
พิกัดความเร็วเร่ง-ลด (G) 0.3 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) 1 1 1
แนวตั้ง น้ำหนักขนย้าย น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) － 14 23
น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) － 8 13
ความเร็ว / ความเร็วเร่ง-ลด ความเร็วสูงสุด (มม./วินาที) － 350 175
ความเร็วต่ำสุด (มม./วินาที) － 10 5
พิกัดความเร็วเร่ง-ลด (G) － 0.3 0.3
ความเร็วเร่ง-ลดสูงสุด (G) － 0.5 0.5
การกด แรงขับสูงสุด ณ ขณะกด (N) 112 224 449
ความเร็วสูงสุดในการกด (มม./วินาที) 20 20 20
สเปคห้องคลีนรูม ปริมาณสุญญากาศ (NL/min) 100 60 40
เบรก ข้อมูลจำเพาะของเบรก เบรกแม่เหล็กไฟฟ้าชนิดไม่ต้องป้อนไฟเพิ่ม
แรง Hold ของเบรก (kgf) 2.5 6 16
สโตรค สโตรคระบุขั้นต่ำ (มม.) 200 200 200
สโตรคยังผลขั้นต่ำ (มม.) 50 50 50
สโตรคระบุสูงสุด (มม.) 800 800 800
สโตรคยังผลสูงสุด (มม.) 650 650 650
ระยะ Pitch ของสโตรค (มม.) 50 50 50

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

(หมายเหตุ) ไม่สามารถติดตั้ง ระยะลีด 16 ในแนวตั้งได้

รายการ เนื้อหา
รูปแบบการขับเคลื่อน บอลสกรู φ12 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ ±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว ไม่เกิน 0.1 มม.
ฐาน คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ลิเนียร์ไกด์ ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต Ma ： 900 N･m
Mb ： 900 N･m
Mc ： 458 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต
(หมายเหตุ 5)		 Ma ： 316 N･m
Mb ： 376 N･m
Mc ： 218 N･m
ระดับความสะอาด เทียบเท่ากับคลาส 2.5 (ตามมาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน IP20
ทนการสั่นสะเทือน - ทนการกระแทก 4.9m/s2
มาตรฐานซึ่งรองรับในต่างประเทศ CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์ พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์ ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์ 8192 พัลส์/รอบ
ระยะเวลาจัดส่ง ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 5) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดดูอายุการใช้งานเคลื่อนที่ที่แคตตาล็อคฉบับรวม 2567 หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางน้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่) *เปิดการตั้งค่าการจ่ายระดับสูงในขณะที่จัดส่ง โปรดดูรายละเอียดเพิ่มเติมที่แคตตาล็อคฉบับรวม 2567 หน้า 1-23

ใช้การตั้งค่าการจ่ายระดับสูง (โหมดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.5 0.7 1 0.3 0.5
0 44 33 26 25
140 44 33 26 25
280 44 32 22 20
420 30 20 10 6
560 10 6 4 2

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.5 0.7 1 0.3 0.5
0 49 43 38 38 14 14
70 49 43 38 38 14 14
140 49 38 36 33 14 14
210 49 33 28 20 8 7
280 36 24 16 10 5 4
350 14 4 1 1
420 3

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.5 0.7 1 0.3 0.5
0 49 43 38 38 23 23
35 49 43 38 38 23 23
70 49 43 38 38 23 23
105 49 43 38 33 18 17
140 40 30 25 20 9 7
175 25 7 4 1

ไม่ใช้การตั้งค่าการจ่ายระดับสูง (โหมดประหยัดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันไปขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 33 18
140 33 18
280 23 10
420 10 3

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 38 23 8
70 38 23 8
140 38 23 5
210 20 10 2
280 5

ทิศทางติดตั้ง แนวนอน แนวตั้ง
ความเร็ว ความเร็วเร่ง (G)
(มม./วินาที) 0.3 0.7 0.3
0 38 28 13
35 38 28 13
70 38 28 13
105 36 26 4
140 6

สโตรคและความเร็วสูงสุด (สเปคตัวสไลด์คู่)

(หน่วยเป็น มม./วินาที)

ระยะลีด
(มม.)		 ชื่อเรียกสโตรค 200 - 550 600 650 700 750 800
สโตรคยังผล 50 - 400 450 500 550 600 650
คอนโทรลเลอร์
เชื่อมต่อ		 (ทุกๆ 50 มม.) (มม.) (มม.) (มม.) (มม.) (มม.)
16 ใช้กับกำลังเอาต์พุตสูง 560 555 495
ใช้กับกำลังสูงไม่ได้ 420
8 ใช้กับกำลังเอาต์พุตสูง 420＜350＞ 405＜350＞ 350 310 275 245
ใช้กับกำลังสูงไม่ได้ 280＜210＞ 275＜210＞ 245＜210＞
4 ใช้กับกำลังเอาต์พุตสูง 175 150 135 120
ใช้กับกำลังสูงไม่ได้ 140＜105＞ 135＜105＞ 120＜105＞

(หมายเหตุ) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

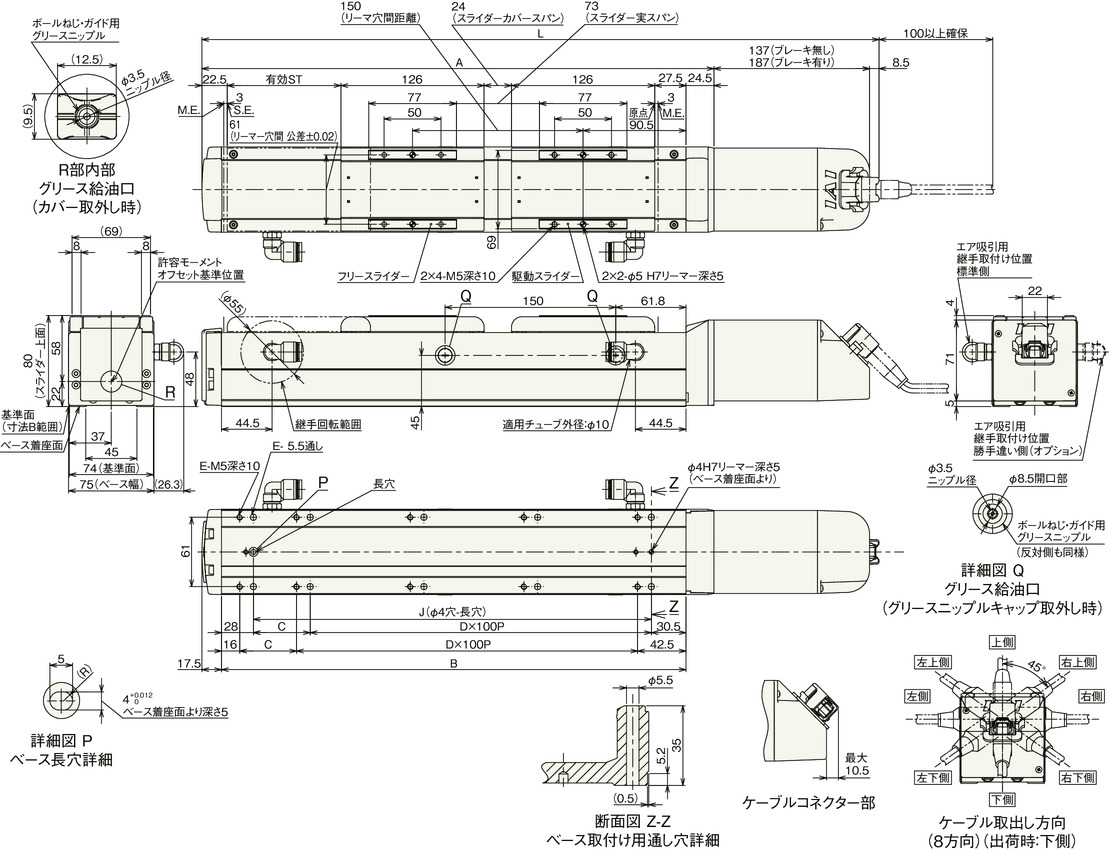

ภาพขนาด (สเปคตัวสไลด์คู่)

ST: สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

แผนผัง (สเปคตัวสไลด์คู่)

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(หมายเหตุ) โปรดดูรายละเอียดข้อควรระวังในการเปลี่ยนทิศทางการดึงสายเคเบิลที่ แคตตาล็อคฉบับรวม 2567 หน้า 3-716

ขนาดแยกตามสโตรค

ชื่อเรียกสโตรค 200 250 300 350 400 450 500 550 600 650 700 750 800
สโตรคยังผล 50 100 150 200 250 300 350 400 450 500 550 600 650
L ไม่มีเบรก 546 596 646 696 746 796 846 896 946 996 1046 1096 1146
มีเบรก 596 646 696 746 796 846 896 946 996 1046 1096 1146 1196
A 400.5 450.5 500.5 550.5 600.5 650.5 700.5 750.5 800.5 850.5 900.5 950.5 1000.5
B 358.5 408.5 458.5 508.5 558.5 608.5 658.5 708.5 758.5 808.5 858.5 908.5 958.5
C 0 50 0 50 0 50 0 50 0 50 0 50 0
D 3 3 4 4 5 5 6 6 7 7 8 8 9
E 8 10 10 12 12 14 14 16 16 18 18 20 20
J 300 350 400 450 500 550 600 650 700 750 800 850 900

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

น้ำหนักแยกตามสโตรค

ชื่อเรียกสโตรค 200 250 300 350 400 450 500 550 600 650 700 750 800
สโตรคยังผล 50 100 150 200 250 300 350 400 450 500 550 600 650
น้ำหนัก
(กก.)		 ไม่มีเบรก 5.33 5.53 5.83 6.13 6.33 6.63 6.93 7.13 7.43 7.73 7.93 8.23 8.53
มีเบรก 5.83 6.03 6.33 6.63 6.83 7.13 7.43 7.63 7.93 8.23 8.43 8.73 9.03

(หมายเหตุ) น้ำหนักที่ระบุรวมถึงฟรีสไลเดอร์ ขนาด 0.73 กก. ที่เพิ่มเข้ากับสเปคสไลเดอร์เดี่ยว

แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด (สเปคตัวสไลด์คู่)

(หมายเหตุ) ค่าเดียวกับสเปคตัวสไลด์เดี่ยว
